Описание

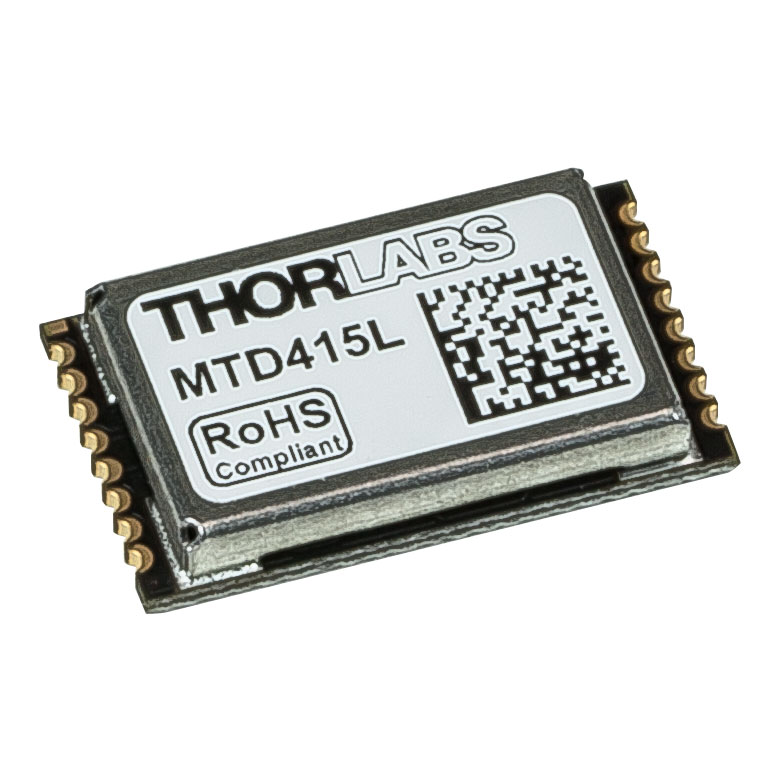

MTD415L представляет собой электронный модуль температурного управления для непосредственного размещения на печатной плате прибора. Он предназначен для систем, в которых измерение температуры выполняет интегральный датчик LMT84, а необходимое воздействие на объект создаёт термоэлектрический элемент Пельтье.
Компактный корпус поверхностного монтажа SMT рассчитан на автоматизированную сборку. Драйвер работает от низковольтного питания порядка 5 В, формирует ток через TEC до 1,5 А и поддерживает программируемые ограничения, обеспечивая как охлаждение, так и нагрев при подходящей схеме подключения. Цифровой контур PID регулирует выход по измеренной температуре.
Для драйвера MTD415L устойчивость температуры определяется не только электроникой, но и тепловой схемой: необходимо обеспечить контакт датчика с контролируемым узлом, теплоотвод горячей стороны TEC и соответствие мощности модуля реальной нагрузке. В системе с MTD415L неправильная тепловая конструкция способна свести на нет преимущества точного электронного регулирования.
Характеристики
- Тип компонента: цифровой TEC-драйвер поверхностного монтажа
- Температурный датчик: интегральный LMT84
- Максимальный ток TEC: до 1,5 А
- Напряжение на TEC: до 4 В
- Выходная мощность: до 6 Вт
- Напряжение питания: 4,5–5,5 В
- Интерфейс настройки: UART, логические уровни 3,3 В
- Контур: программируемая PID-стабилизация
При проектировании устройства датчик LMT84 размещают в точке, репрезентативной для температуры контролируемого компонента. Отдельно рассчитывают тепловую нагрузку, допустимый режим термоэлектрического элемента, контакт с теплоотводом и параметры питания. После монтажа программно задают целевую температуру и ограничение тока.
При первом запуске MTD415L целесообразно контролировать температуру независимым измерителем и проверять направление изменения температуры после подачи управляющего тока. Для драйвера MTD415L ограничение тока и допустимого диапазона уставок должно быть настроено до длительного автоматического режима, особенно если устройство работает рядом с чувствительными оптическими компонентами.
Вариант MTD415L рассчитан именно на аналоговый температурный датчик LMT84 или соответствующий совместимый источник сигнала; его не следует считать прямым заменителем версии MTD415T для термистора 10 кОм. Температурная стабильность в реальном приборе зависит от калибровки, теплового сопротивления и настроек контура.
Отрасли применения
- Компактные лазерные модули: температурный контроль излучателя
- Фотодиодные узлы: уменьшение температурного дрейфа
- Оптико-электронные приборы: встроенное управление нагревом и охлаждением
- Серийная электроника: автоматизированный монтаж функционального терморегулятора
В практической задаче MTD415L помогает решать следующие вопросы: компактные лазерные модули: температурный контроль излучателя; фотодиодные узлы: уменьшение температурного дрейфа. Монтаж изделия MTD415L согласуют с рабочим диапазоном, резьбовым стандартом и доступным пространством; контрольный ориентир для выбора — тип компонента: цифровой tec-драйвер поверхностного монтажа..
