Описание

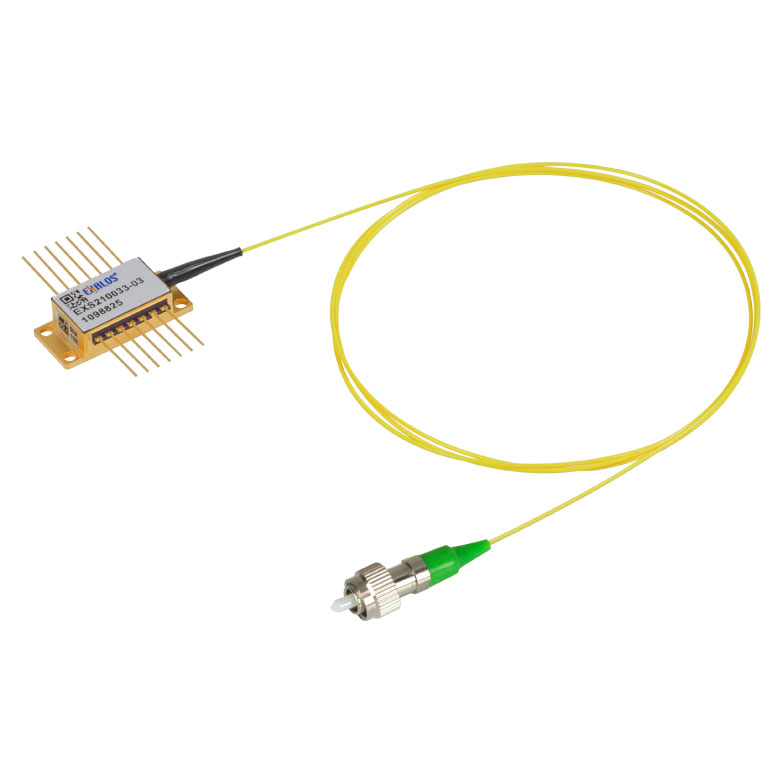

SLD650B представляет собой суперлюминесцентный полупроводниковый диод с центральной длиной волны 650 нм. Он создаёт оптическое излучение за счёт усиленной спонтанной эмиссии: по спектральной структуре такой источник заметно отличается от узкополосного лазера, хотя для работы требует управления током и теплоотводом. Это важно в интерферометрии, где чрезмерная временная когерентность создаёт паразитные интерференционные сигналы.
Для данного исполнения в исходной спецификации приведена оптическая мощность 3 мВт. Указанная мощность характеризует сам источник при оговорённых изготовителем условиях; она не означает, что на образец после коллиматора, фильтров и разветвителей попадёт столько же света. При расчёте тракта учитывают потери на каждом соединении, распределение мощности по спектру и чувствительность принимающего фотодиода.
Излучение выводится через волоконным тракт с оптическим разъёмом FC/APC. Угловая полировка торца APC снижает обратные отражения в направлении источника; для стыковки следует использовать совместимый ответный разъём и контролировать чистоту феррул. Для правильного монтажа нужно учитывать тип выходной апертуры и расстояние до принимающей оптики.
Корпус Butterfly допускает интеграцию в электронно-оптический узел с контроллером тока, системой термостабилизации и мониторингом температуры, если соответствующие выводы предусмотрены схемой конкретной модификации.
При настройке SLD650B сначала устанавливают допустимые параметры драйвера и проверяют тепловой контакт, затем контролируют спектр и выходную мощность на выбранном рабочем токе. Превышение предельного тока, обратное напряжение или электростатический разряд способны необратимо повредить полупроводниковую структуру. Даже при одинаковой центральной длине волны два источника с разной спектральной шириной дадут разную осевую разрешающую способность в ОКТ.
Для этой позиции ширина спектра в предоставленной строке не указана, поэтому нельзя без дополнительной спецификации утверждать конкретную длину когерентности или расчётное разрешение интерферометра. При выборе оптических фильтров необходимо запросить фактическую спектральную кривую, а не пользоваться только номинальной центральной длиной волны.
При использовании видимого или коротковолнового излучения обязательно согласуют оптические покрытия, пропускание фильтров и спектральную чувствительность приёмной системы; компоненты, рассчитанные на 1310 или 1550 нм, здесь не заменяют соответствующую видимую оптику.
При выборе диода для сканирующей интерферометрии следует учитывать баланс между выходной мощностью и спектральной шириной: повышение мощности само по себе не улучшает осевое разрешение.
Характеристики
- Тип: суперлюминесцентный диод, усиленная спонтанная эмиссия (ASE)
- Центральная длина волны: 650 нм
- Оптическая мощность по исходной карточке: 3 мВт
- Оптоволоконный интерфейс: волоконным
- Оптический разъём: FC/APC
- Корпус: Butterfly
Отрасли применения
В лабораторных и приборных комплексах SLD650B может применяться в следующих задачах, если выполнены требования по подключению и условиям эксплуатации:
- Оптическая когерентная томография и интерферометрические измерения в области 650 нм при соответствующем спектральном согласовании
- Волоконные датчики, в которых широкий оптический спектр помогает подавлять паразитные интерференционные эффекты
- Спектральная калибровка детекторов, фильтров и волоконных компонентов в соответствующей области длин волн
- Исследовательские стенды для сравнения ширины спектра, когерентности и мощности источников
- Лабораторные схемы с балансным или спектральным приёмом, рассчитанные на доступный уровень мощности
- Биофотонные и флуоресцентные установки при наличии подходящей полосы возбуждения и системы фильтрации
