Описание

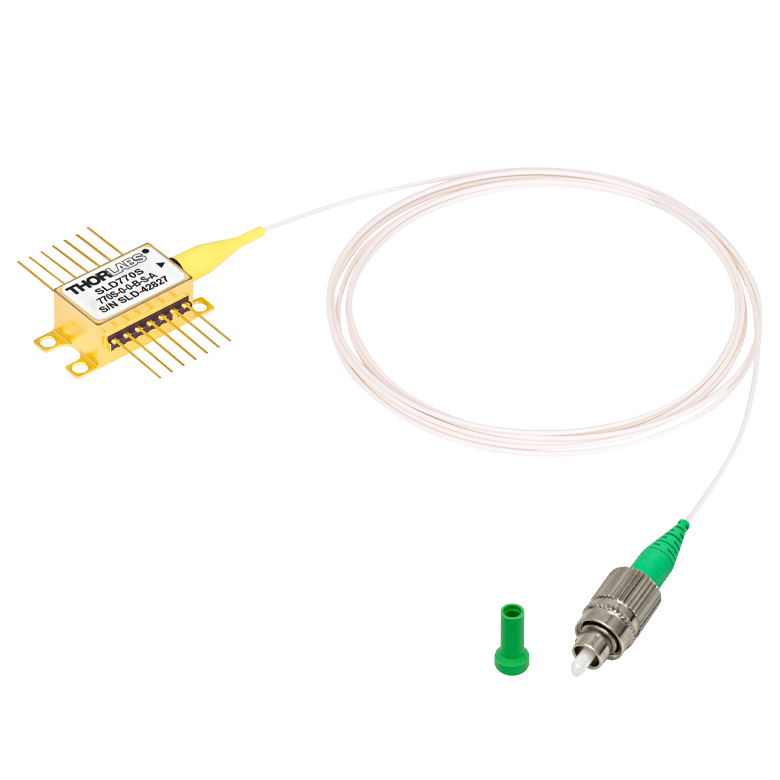

SLD770S представляет собой суперлюминесцентный полупроводниковый диод с центральной длиной волны 770 нм. Он создаёт оптическое излучение за счёт усиленной спонтанной эмиссии: по спектральной структуре такой источник заметно отличается от узкополосного лазера, хотя для работы требует управления током и теплоотводом. Это важно в интерферометрии, где чрезмерная временная когерентность создаёт паразитные интерференционные сигналы.
Для данного исполнения в исходной спецификации приведена оптическая мощность 5,5 мВт и ширина спектра 18 нм. Указанная мощность характеризует сам источник при оговорённых изготовителем условиях; она не означает, что на образец после коллиматора, фильтров и разветвителей попадёт столько же света. При расчёте тракта учитывают потери на каждом соединении, распределение мощности по спектру и чувствительность принимающего фотодиода.
Излучение выводится через одномодовым (SM) тракт с оптическим разъёмом FC/APC. Угловая полировка торца APC снижает обратные отражения в направлении источника; для стыковки следует использовать совместимый ответный разъём и контролировать чистоту феррул. Одномодовый вывод обеспечивает пространственно устойчивую поперечную моду в расчётной области длин волн.
Корпус Butterfly допускает интеграцию в электронно-оптический узел с контроллером тока, системой термостабилизации и мониторингом температуры, если соответствующие выводы предусмотрены схемой конкретной модификации.
При настройке SLD770S сначала устанавливают допустимые параметры драйвера и проверяют тепловой контакт, затем контролируют спектр и выходную мощность на выбранном рабочем токе. Превышение предельного тока, обратное напряжение или электростатический разряд способны необратимо повредить полупроводниковую структуру. Даже при одинаковой центральной длине волны два источника с разной спектральной шириной дадут разную осевую разрешающую способность в ОКТ.
SM-исполнение удобно для построения одномодовых волоконных интерферометров, однако не следует приписывать ему гарантированное сохранение поляризации при механических и температурных воздействиях на волокно.
В ближней инфракрасной области для контроля излучения желательно применять спектрометр и датчик мощности с проверенной чувствительностью на этой длине волны; визуальная оценка пятна ненадёжна и небезопасна.
Характеристики
- Тип: суперлюминесцентный диод, усиленная спонтанная эмиссия (ASE)
- Центральная длина волны: 770 нм
- Оптическая мощность по исходной карточке: 5,5 мВт
- Ширина спектра по исходной карточке: 18 нм; критерий ширины необходимо читать в исходном паспорте
- Оптоволоконный интерфейс: одномодовым (SM)
- Оптический разъём: FC/APC
- Корпус: Butterfly
Отрасли применения
В лабораторных и приборных комплексах SLD770S может применяться в следующих задачах, если выполнены требования по подключению и условиям эксплуатации:
- Оптическая когерентная томография и интерферометрические измерения в области 770 нм при соответствующем спектральном согласовании
- Волоконные датчики, в которых широкий оптический спектр помогает подавлять паразитные интерференционные эффекты
- Спектральная калибровка детекторов, фильтров и волоконных компонентов в соответствующей области длин волн
- Исследовательские стенды для сравнения ширины спектра, когерентности и мощности источников
- Лабораторные схемы с балансным или спектральным приёмом, рассчитанные на доступный уровень мощности
- Низкокогерентная визуализация и спектральное зондирование при согласовании со спектром чувствительности камеры
