Описание

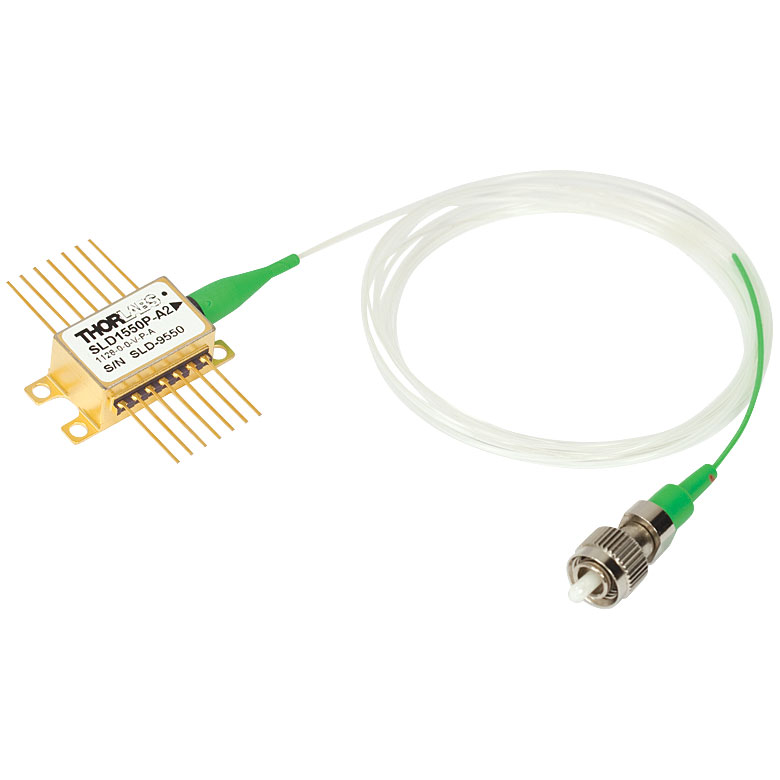

SLD1550P-A2 представляет собой суперлюминесцентный полупроводниковый диод с центральной длиной волны 1550 нм. Он создаёт оптическое излучение за счёт усиленной спонтанной эмиссии: по спектральной структуре такой источник заметно отличается от узкополосного лазера, хотя для работы требует управления током и теплоотводом. Это важно в интерферометрии, где чрезмерная временная когерентность создаёт паразитные интерференционные сигналы.
При выборе диода для сканирующей интерферометрии следует учитывать баланс между выходной мощностью и спектральной шириной: повышение мощности само по себе не улучшает осевое разрешение.
Для данного исполнения в исходной спецификации приведена оптическая мощность 2 мВт и ширина спектра 90 нм. Указанная мощность характеризует сам источник при оговорённых изготовителем условиях; она не означает, что на образец после коллиматора, фильтров и разветвителей попадёт столько же света. При расчёте тракта учитывают потери на каждом соединении, распределение мощности по спектру и чувствительность принимающего фотодиода.
Излучение выводится через поляризационно-сохраняющим (PM) тракт с оптическим разъёмом FC/APC. Угловая полировка торца APC снижает обратные отражения в направлении источника; для стыковки следует использовать совместимый ответный разъём и контролировать чистоту феррул. Поляризационно-сохраняющее волокно облегчает сохранение заданной линейной поляризации при правильной ориентации осей.
Корпус Butterfly допускает интеграцию в электронно-оптический узел с контроллером тока, системой термостабилизации и мониторингом температуры, если соответствующие выводы предусмотрены схемой конкретной модификации.
При настройке SLD1550P-A2 сначала устанавливают допустимые параметры драйвера и проверяют тепловой контакт, затем контролируют спектр и выходную мощность на выбранном рабочем токе. Превышение предельного тока, обратное напряжение или электростатический разряд способны необратимо повредить полупроводниковую структуру. Даже при одинаковой центральной длине волны два источника с разной спектральной шириной дадут разную осевую разрешающую способность в ОКТ.
В PM-исполнении ориентация медленной и быстрой осей волокна имеет практическое значение: неправильная стыковка с поляризационным компонентом ухудшает сохранение состояния поляризации даже при исправном излучателе.
Для оптоволоконного тракта на этой длине волны требуется согласование рабочего диапазона циркуляторов, разветвителей и фотоприёмника; геометрически совместимые разъёмы не гарантируют низких оптических потерь.
Характеристики
- Тип: суперлюминесцентный диод, усиленная спонтанная эмиссия (ASE)
- Центральная длина волны: 1550 нм
- Оптическая мощность по исходной карточке: 2 мВт
- Ширина спектра по исходной карточке: 90 нм; критерий ширины необходимо читать в исходном паспорте
- Оптоволоконный интерфейс: поляризационно-сохраняющим (PM)
- Оптический разъём: FC/APC
- Корпус: Butterfly
Отрасли применения
При интеграции в исследовательские установки SLD1550P-A2 может применяться в следующих задачах, если выполнены требования по подключению и условиям эксплуатации:
- Оптическая когерентная томография и интерферометрические измерения в области 1550 нм при соответствующем спектральном согласовании
- Волоконные датчики, в которых широкий оптический спектр помогает подавлять паразитные интерференционные эффекты
- Спектральная калибровка детекторов, фильтров и волоконных компонентов в соответствующей области длин волн
- Исследовательские стенды для сравнения ширины спектра, когерентности и мощности источников
- Лабораторные схемы с балансным или спектральным приёмом, рассчитанные на доступный уровень мощности
- Волоконно-оптическая интерферометрия и испытания телекоммуникационных компонентов с подходящим спектральным диапазоном
