Поставщик
|
Thorlabs |
|
Артикул
|
MBH24 |
|
Ширина (мм)
|
600 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
600х600 |
|
Материал
|
алюминий |
|
Длина
|
600 |
|
Крепление
|
1/4"-20 |
Описание
Крупная квадратная монтажная плита предназначена для насыщенных компонентами лабораторных схем на дюймовой оптомеханике. Увеличенная толщина отличает ее от обычных тонких оснований серии, однако пригодность к конкретной нагрузке определяется условиями опирания. На рабочей поверхности можно разделить зоны формирования пучка, размещения объекта и регистрации сигнала.

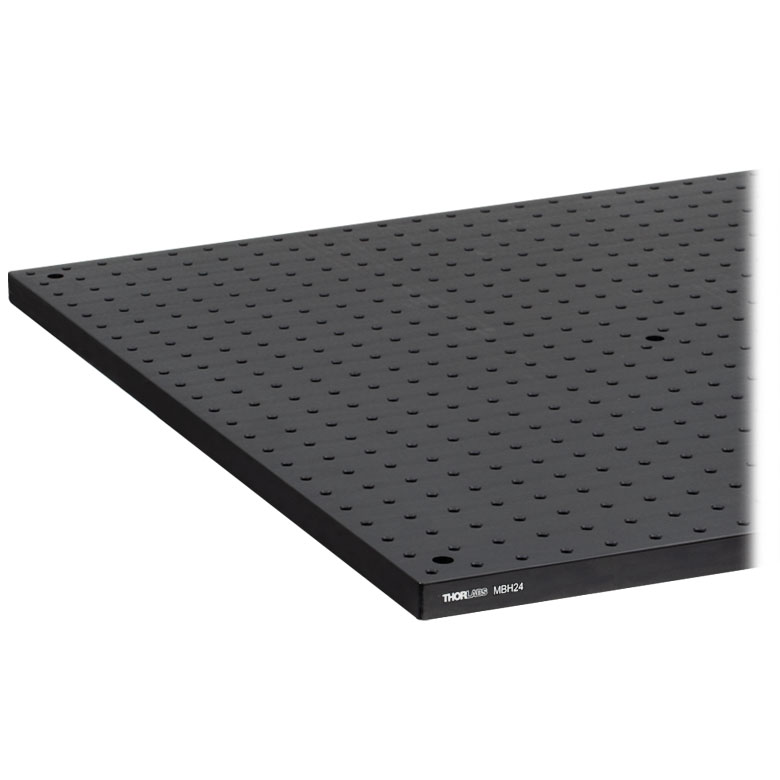

Модель MBH24 имеет размеры 24″ × 24″ × 3/4″.
На большой рабочей поверхности полезно заранее определить маршруты проводов, защитные экраны и места опирания. Крупные или вынесенные приборы могут создавать изгибающие моменты, поэтому размеры основания не подменяют расчет механической устойчивости. Точные допустимые нагрузки и плоскостность уточняют по документации изделия.
Увеличенную толщину нельзя переводить в конкретное повышение грузоподъемности без подтвержденной спецификации. Если эксперимент требует нормированной жесткости или определенного прогиба, проверяют данные для выбранного способа опирания.
При проектировании системы с MBH24 различают отверстия для крепления компонентов и способ установки самого основания.
Для большой квадратной сборки заранее предусматривают безопасный способ перемещения и свободное место вокруг выступающих узлов. Плиту с оборудованием не следует переносить за установленные держатели, если они не предназначены для такой нагрузки.
Характеристики
- Артикул: MBH24.
- Форма: прямоугольная; квадратная.
- Габариты: 24″ × 24″ × 3/4″.
- Толщина: 19.05 мм.
- Материал: алюминий, немагнитный; черное анодирование.
- Резьба отверстий: 1/4″-20.
- Сетка: стандартная прямоугольная сетка, шаг 1″ (25,4 мм).
- Конструкция MBH24: сплошная; встроенный изолятор вибраций не заявлен.
Отрасли применения
- Лабораторная оптика: сборка последовательных и разветвленных трактов на MBH24 с использованием совместимых стоек, держателей образца и приемных компонентов.
- Оптическое приборостроение: отработка расположения узлов на основании 24″ × 24″ × 3/4″, проверка монтажных зазоров, доступности регулировок и совместимости крепежа 1/4″-20.
- Исследовательские и учебные установки: организация общей механической базы на MBH24; точность и стабильность проверяют для конечного стенда с учетом опор, массы оборудования и условий эксплуатации.
