Поставщик
|
Thorlabs |
|
Артикул
|
MB7575/M |
|
Ширина (мм)
|
750 |
|
Отверстия плиты
|
M6 |
|
Размер плиты
|
750х750 |
|
Поверхность плиты
|
анодированная поверхность |
|
Материал
|
алюминий |
|
Длина
|
750 |
|
Крепление
|
M6 |
Описание
Большая квадратная оптическая плита служит основанием для пространственно насыщенных лабораторных сборок. Она позволяет развивать компоновку в двух взаимно перпендикулярных направлениях и размещать вокруг исследуемого объекта несколько функциональных зон. Монолитная алюминиевая база предназначена для монтажа оборудования и не содержит собственных активных средств вибрационного управления.

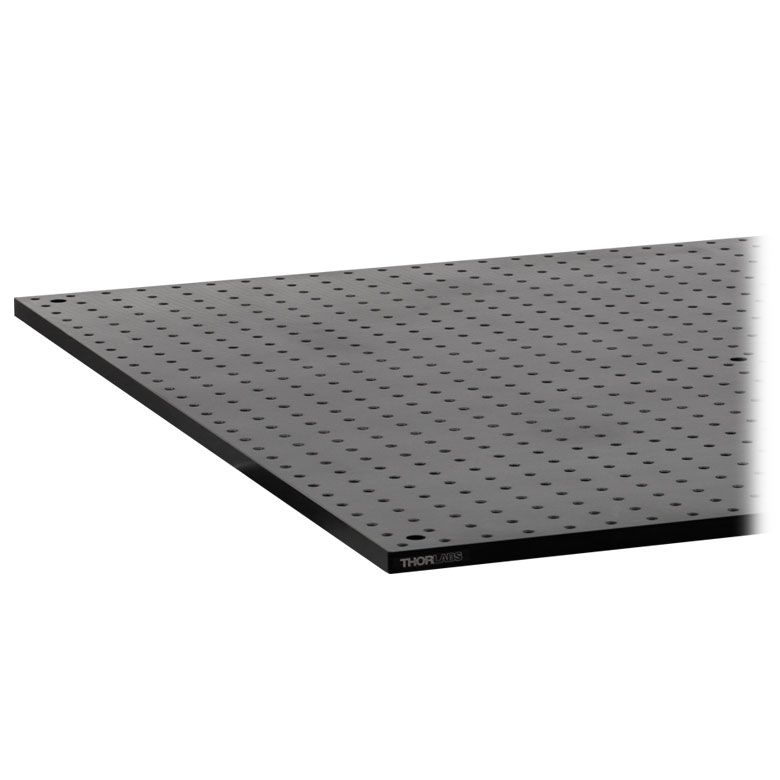

MB7575/M имеет габариты 750 × 750 × 12,7 мм и выполнена из сплошного алюминия с черным анодированным покрытием. Толщина основания составляет 12,7 мм.
Организация опирания крупной плиты должна соответствовать распределению установленного оборудования. При необходимости высокой стабильности исследуют реакцию на внешние колебания и тепловые изменения, поскольку одна монтажная поверхность не заменяет изолированную опорную систему.
Метрическая резьба M6 × 1,0 совместима с соответствующим крепежом лабораторных стоек; дюймовые винты 1/4″-20 не являются заменой для отверстий MB7575/M.
Плита не является самостоятельным антивибрационным столом и не обещает определенной точности без условий применения. Требования к плоскостности, нагрузке и стабильности согласуют с технической документацией.
Характеристики
- Артикул: MB7575/M.
- Габариты: 750 × 750 × 12,7 мм.
- Размеры рабочей поверхности в миллиметрах: 750 × 750 мм.
- Толщина: 12,7 мм; сплошная, не сотовая конструкция.
- Материал основания: алюминий, немагнитный.
- Поверхность: с черным анодированным покрытием.
- Резьбовые отверстия: M6; метрическое исполнение.
- Расположение отверстий: стандартная сетка с шагом 25 мм.
- Собственная виброизоляция MB7575/M: не предусмотрена конструкцией монтажной плиты.
Отрасли применения
- Лабораторная фотоника: использование MB7575/M как общей базы для многоканальных экспериментальных установок; совместимые держатели закрепляют винтами M6, а оптическую настройку выполняют отдельными регулировочными механизмами.
- Оптическое приборостроение: отработка компоновки на поверхности 750 × 750 мм, выбор взаимного положения опор и проверка доступности обслуживания до изготовления специальной механической конструкции.
- Исследовательские и учебные стенды: монтаж оборудования на основании MB7575/M для экспериментов с распространением света, наблюдением образцов или регистрацией сигналов; соответствие требованиям точности подтверждают для собранной системы.
