Поставщик
|
Thorlabs |
|
Артикул
|
MB1015/M |
|
Ширина (мм)
|
100 |
|
Отверстия плиты
|
M6 |
|
Размер плиты
|
100х150 |
|
Поверхность плиты
|
анодированная поверхность |
|
Материал
|
алюминий |
|
Длина
|
150 |
|
Крепление
|
M6 |
Описание

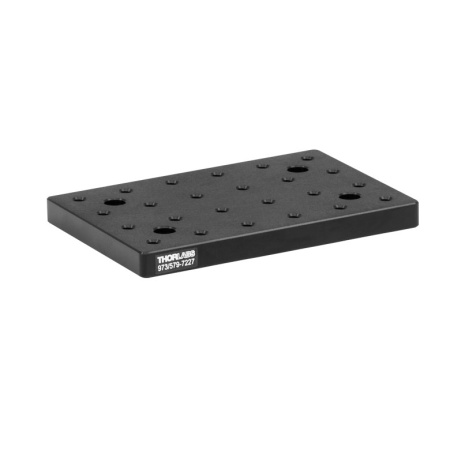

Габариты рабочей площадки MB1015/M составляют 100 × 150 × 12,7 мм; форма основания характеризуется как вытянутая, а соотношение большей и меньшей сторон равно примерно 1,50. При использовании MB1015/M это влияет на последовательность размещения аппаратуры, возможность прокладки луча и доступ к винтам. В исполнении MB1015/M используется М6, шаг сетки 25 мм, благодаря чему совместимые стойки и кронштейны можно переставлять между заранее рассчитанными точками.
В MB1015/M использована цельная алюминиевая плита с матовым чёрным анодированием. Для изделия MB1015/M такой тип основания обеспечивает механически цельную поверхность под оптические стойки и помогает уменьшить паразитные отражения, мешающие визуальной юстировке и детектированию слабого света. Для исполнения MB1015/M алюминий не создаёт магнитного крепления сам по себе: для магнитных баз нужна подходящая стальная поверхность.
В MB1015/M резьбовые отверстия выполнены насквозь, поэтому монтажные элементы можно размещать не только на лицевой стороне, но и снизу, когда это допускает схема стенда. Для изделия MB1015/M отступ первой линии резьбовых точек от кромки равен 12,5 мм; места крепления самой плиты выполнены отдельно от сетки. У модели MB1015/M это сохраняет доступность большинства монтажных позиций после фиксации основания на опорной конструкции.
Площадь 0,015 м² помогает оценить компоновку стенда MB1015/M ещё до размещения деталей; при этом габариты сами по себе не определяют допустимую нагрузку без учёта способа опирания. Изделие хорошо приспособлено для минимального лабораторного модуля с коротким оптическим трактом. В пределах такой площади требуется заранее проверить места под винты и свободный ход регулировочных рукояток. В конструкции MB1015/M для предотвращения перекоса монтаж выполняют на подготовленной плоской поверхности с равномерной затяжкой крепежа.
Чёрное покрытие плиты MB1015/M снижает бликовые засветки, но не заменяет оптические ловушки и экранирование. Применительно к MB1015/M для такой линейки указывается допуск плоскостности порядка ±0,15 мм на площади 0,09 м²; фактическую точность расположения конкретной оптики задают также стойки, регулировочные узлы и способ монтажа, поэтому опорное основание не следует считать самостоятельным прецизионным позиционером.
Характеристики
- Артикул и исполнение: MB1015/M, алюминиевая оптическая плита 100 × 150 × 12,7 мм, резьба m6.
- Габариты: 100 × 150 × 12,7 мм; отношение сторон приблизительно 1,50:1.
- При использовании MB1015/M материал и состояние поверхности: цельная алюминиевая плита, матовое чёрное анодирование.
- Для исполнения MB1015/M резьбовые крепёжные точки: М6, шаг сетки 25 мм; отверстия выполнены насквозь.
- В варианте MB1015/M отступ первой линии резьбовых отверстий от кромки: 12,5 мм.
- Номинальная толщина несущей пластины: 12,7 мм.
- Площадь верхней проекции: приблизительно 0.0150 м².
- Особенности исполнения: обычная сетка.
- В варианте MB1015/M оптическое поведение поверхности: матовое тёмное покрытие уменьшает паразитную засветку.
Отрасли применения
Конструкция и монтажный формат MB1015/M позволяют использовать её в качестве механической основы для опоры под пару держателей и небольшой юстировочный узел. У модели MB1015/M площадку выбирают по количеству приборов, их взаимному расположению и необходимой доступности элементов юстировки.
- Оптическое приборостроение: опоры под пару держателей и небольшой юстировочный узел с использованием резьбы M6.
- Лазерные лаборатории: построение базовой геометрии при задаче минимального лабораторного модуля с коротким оптическим трактом.
- Научно-исследовательские стенды: построения демонстрационного оптического макета и перестановка компонентов по штатной монтажной сетке.
- Образовательные проекты по фотонике: демонстрация трассировки лучей на плите MB1015/M с возможностью поэтапной замены держателей.
- В конструкции MB1015/M контрольно-измерительные системы: создание съёмного блока, который сохраняет взаимное положение измерительных приборов при переносе внутри лаборатории.
Перед применением MB1015/M полезно составить план точек крепления, определить места для присоединительных кабелей и проверить полную высоту установленных стоек. У модели MB1015/M разделение оптических и вспомогательных компонентов снижает риск перекрытия луча стойками, винтами и корпусами датчиков; геометрию лучше проверить до окончательной затяжки. При использовании MB1015/M при необходимости изоляции от вибраций под плитой используют самостоятельную систему опор: толщина алюминиевого или стального листа не равнозначна активной виброзащите.
