Поставщик
|
Thorlabs |
|
Артикул
|
MB4 |
|
Ширина (мм)
|
100 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
100х150 |
|
Поверхность плиты
|
анодированная поверхность |
|
Материал
|
алюминий |
|
Длина
|
150 |
|
Крепление
|
1/4"-20 |
Описание
Компактная дюймовая оптическая плита служит базой для небольшой самостоятельной сборки. На ней можно объединить держатель образца, несколько опор или приемный узел, который затем включают в более крупный стенд. Небольшой прямоугольный формат удобен там, где важна локальная монтажная площадка, а не полное перекрытие рабочей поверхности стола.

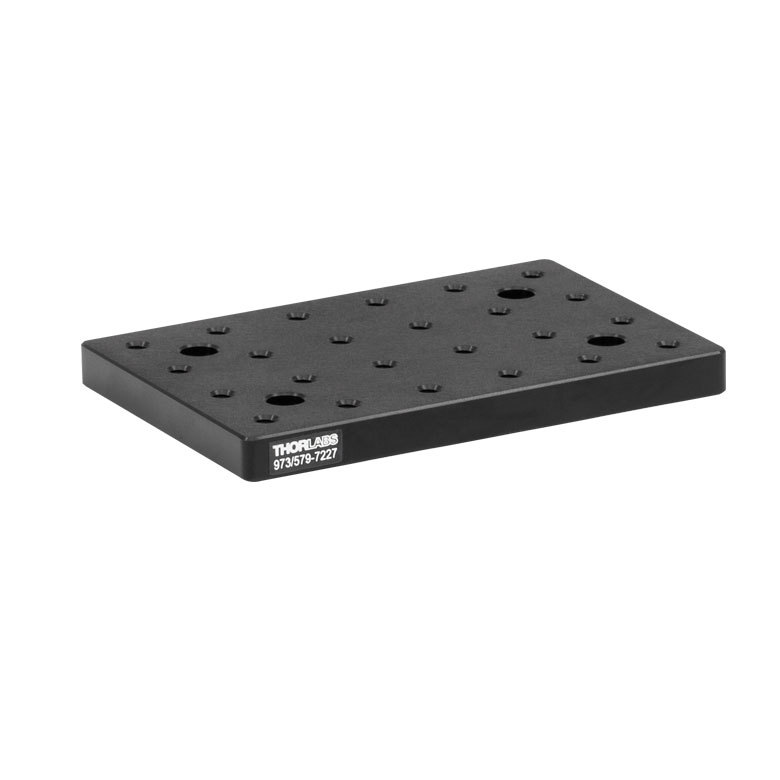

MB4 имеет габариты 4″ × 6″ × 1/2″ и выполнена из сплошного алюминия с черным анодированным покрытием. Рабочие отверстия имеют резьбу 1/4″-20; предусмотрена стандартная сетка с шагом 1 дюйм (25,4 мм). Толщина основания составляет 12,7 мм.
Дюймовый винт подбирают именно по стандарту резьбы, а не по приблизительному наружному диаметру. Попытка использовать близкий метрический крепеж способна повредить отверстие и не обеспечивает требуемой надежности механического соединения.
Для отверстий MB4 используют винты 1/4″-20 UNC с 20 витками на дюйм; крепеж M6 не подходит, несмотря на внешне близкий диаметр.
Небольшое алюминиевое основание не выполняет функции виброизолятора. Внешние колебания и воздействие подключенных проводов учитывают при выборе места установки и способа фиксации рабочего модуля.
Характеристики
- Артикул: MB4.
- Габариты: 4″ × 6″ × 1/2″.
- Размеры рабочей поверхности в миллиметрах: 101.6 × 152.4 мм.
- Толщина: 12,7 мм; сплошная, не сотовая конструкция.
- Материал основания: алюминий, немагнитный.
- Поверхность: с черным анодированным покрытием.
- Резьбовые отверстия: 1/4″-20; дюймовое исполнение.
- Расположение отверстий: стандартная сетка с шагом 1 дюйм (25,4 мм).
- Собственная виброизоляция MB4: не предусмотрена конструкцией монтажной плиты.
Отрасли применения
- Лабораторная фотоника: использование MB4 как общей базы для небольших детекторных модулей; совместимые держатели закрепляют винтами 1/4″-20, а оптическую настройку выполняют отдельными регулировочными механизмами.
- Оптическое приборостроение: отработка компоновки на поверхности 4 × 6 дюйма, выбор взаимного положения опор и проверка доступности обслуживания до изготовления специальной механической конструкции.
- Исследовательские и учебные стенды: монтаж оборудования на основании MB4 для экспериментов с распространением света, наблюдением образцов или регистрацией сигналов; соответствие требованиям точности подтверждают для собранной системы.
