Описание

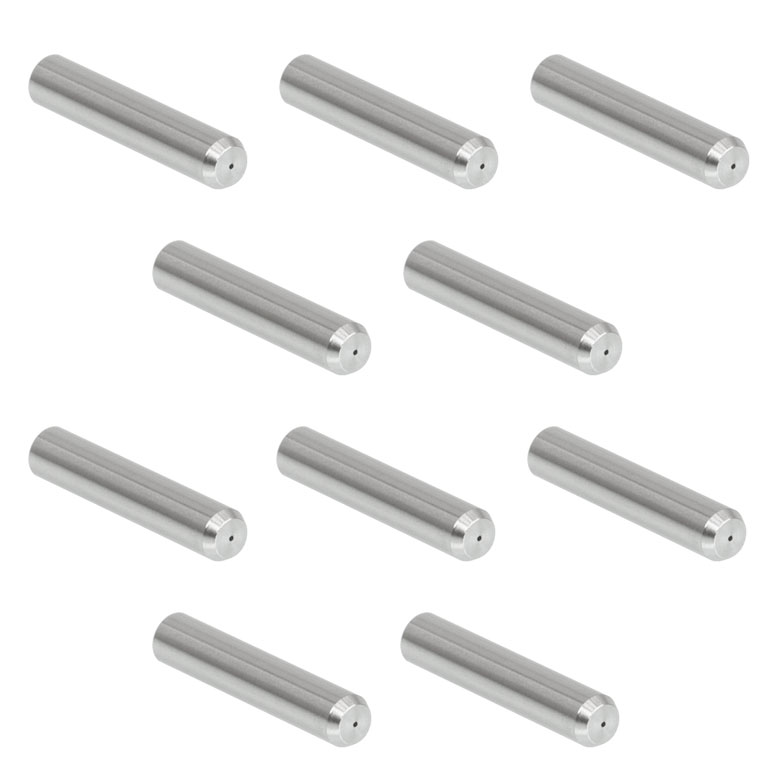

Набор SF270-10 состоит из десяти стальных феррул наружным диаметром 2,5 мм с осевым отверстием 270 мкм. Феррула удерживает и центрирует оптоволокно при сборке коннектора. Геометрия цилиндрической внешней поверхности определяет сопряжение со втулкой адаптера, а центральное отверстие определяет, какое волокно можно установить.
Исполнение рассчитано на разъёмные системы FC/PC, SC/PC и ST/PC. Номинальный размер отверстия 270 мкм нужно сопоставлять с наружным диаметром стеклянной оболочки подготовленного волокна, а не с диаметром световедущей сердцевины. Перед вклейкой защитное покрытие удаляют до длины, предусмотренной технологией сборки.
Стальная феррула обеспечивает прочную механическую основу для полировки торца. После фиксации волокна необходимо вывести торец и выполнить контроль дефектов: царапины, загрязнения и сколы увеличивают потери и отражения, особенно в повторно соединяемых оптических линиях.
При настройке оптической схемы полезно отдельно проверить рабочий просвет и механический контур: крепёжные детали могут не перекрывать центральную ось, но создавать помехи для расходящегося пучка или оптики с большим диаметром.
При повторной установке компонента следует зафиксировать исходную координату и ориентацию, чтобы отличить изменения самого прибора от изменений геометрии эксперимента. Такая проверка особенно полезна при последовательном сравнении разных образцов.
Для оценки совместимости важно учитывать не только номинальный посадочный размер, но и соседние устройства, их крепёж, кабели и доступность регулировочных элементов после окончательной сборки.
Партия из десяти деталей подходит для изготовления нескольких одинаковых коннекторов или опытной технологической серии. При переходе на другой диаметр оболочки требуется другая феррула: одинаковый внешний диаметр 2,5 мм не делает центральные отверстия взаимозаменяемыми.
Характеристики
- Внешний диаметр феррулы: 2,5 мм
- Номинальный диаметр отверстия: 270 мкм
- Количество: 10 штук
- Материал: сталь
- Предполагаемый тип соединений: FC/PC, SC/PC и ST/PC
- Волокно: многомодовое
Отрасли применения
- Сборка и ремонт разъёмов многомодовых оптических линий
- Лабораторное изготовление волоконных патч-кордов
- Оптические датчики с разъёмными соединениями
- Контроль технологии полировки и центровки световодов
