Описание

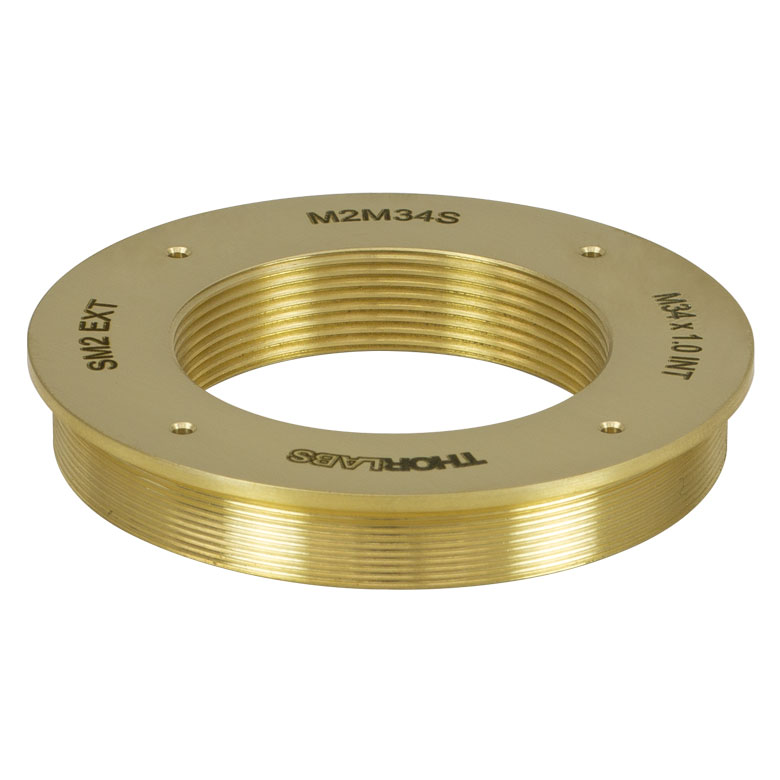

M2M34S служит для механического сопряжения микроскопической оптики с наружным креплением M34 × 1,0 и посадочных узлов стандарта SM2. Адаптер изготовлен из латуни и имеет наружную резьбу SM2, а со стороны устанавливаемого объектива — внутреннюю M34 × 1,0. Он позволяет объединить подходящие элементы разных механических семейств в одном экспериментальном приборе.
Внешний стандарт SM2 обозначается как 2,035 дюйма — 40 витков на дюйм. Внутренний интерфейс M34 × 1,0 отличается от близких объективных резьб не только диаметром, но и шагом. Поэтому M2M34S не является заменой переходнику M2M32S: их наружные интерфейсы одинаковы, однако внутренние рассчитаны на разные объективы. Совместимость проверяют по паспортной резьбе оптики, а не по приблизительному измерению корпуса.
Переходник решает задачу крепления, но не меняет оптическую схему. Он не превращает конечный объектив в бесконечный и не компенсирует отличие требуемой тубусной линзы. Рабочий масштаб, фокус и качество изображения определяются самим объективом и остальным трактом. При проектировании также оценивают проходную апертуру адаптера, возможность виньетирования и зазоры между внешними деталями объектива и соседними компонентами.
Механическое соединение выполняют без перекоса, предварительно убедившись в чистоте и отсутствии повреждений витков. Объектив с заметной массой не должен создавать избыточную консольную нагрузку на неподдерживаемую сборку. После затяжки контролируют доступный диапазон перемещения фокусировочного узла. Дополнительную длину переходника учитывают в компоновке, а окончательные размеры для чертежа берут из документации, поскольку номинал резьбы не описывает всю геометрию детали.
Характеристики
- Функция: установка совместимой оптики M34 × 1,0 в узел SM2.
- Материал корпуса: латунь.
- Наружный резьбовой интерфейс: SM2, 2,035″-40.
- Внутренний резьбовой интерфейс: M34 × 1,0.
- Конструкция: механическая переходная деталь без линз.
- Выбор ответных компонентов: по точному стандарту резьбы и чертежам.
Отрасли применения
- Разработка микроскопов: создание модульного объективного канала с тубусными деталями и держателями SM2.
- Лабораторная визуализация: адаптация подходящей микроскопической оптики к собственным схемам наблюдения и регистрации изображений.
- Сервис оптических систем: изменение механической конфигурации оборудования при сохранении оптических требований объектива.
- Прикладное приборостроение: сборка измерительных головок и испытательных макетов с обязательной проверкой апертуры и условий фокусировки.
