Описание

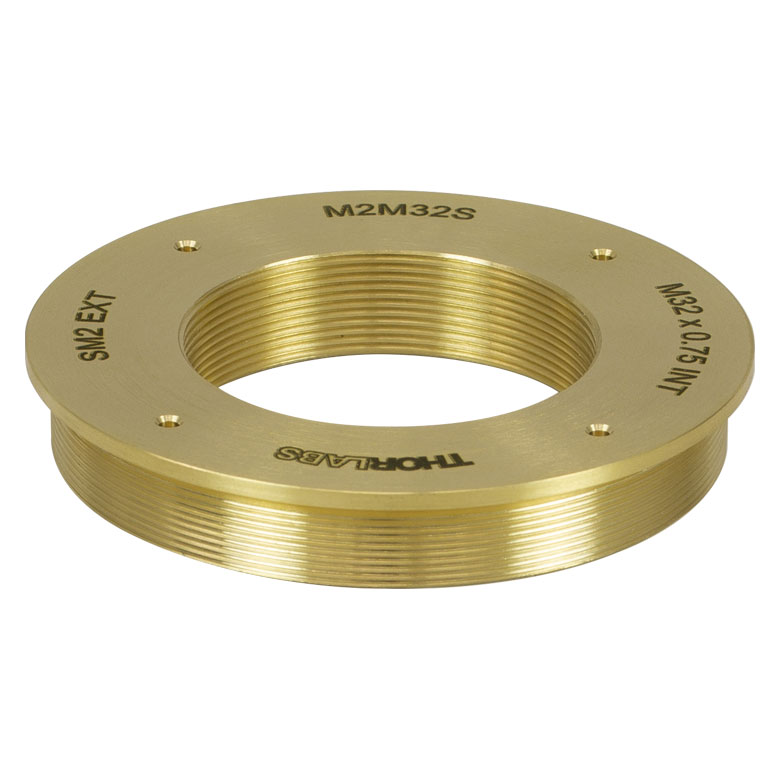

M2M32S — латунный механический адаптер для соединения микроскопического объектива с оптомеханикой стандарта SM2. Наружная резьба SM2 позволяет установить деталь в совместимый внутренний посадочный узел, а внутренняя M32 × 0,75 предназначена для соответствующего наружного интерфейса объектива. Переходник полезен при построении модульного тракта, где объективная часть и остальная механика используют разные стандарты.
Резьба SM2 имеет обозначение 2,035 дюйма — 40 витков на дюйм. Её нельзя подменять метрической резьбой с близким диаметром: различия шага и профиля способны привести к повреждению соединения. Внутренний размер M32 × 0,75 задаёт номинальный диаметр 32 мм и шаг 0,75 мм. Подбор ведут по точной маркировке обеих сопрягаемых деталей, учитывая, что направление перехода определяется наружным и внутренним интерфейсами.
Латунное исполнение относится к механическим характеристикам корпуса и не сообщает оптических свойств. Адаптер не содержит корректирующих линз, не задаёт увеличение и не обеспечивает совместимость объектива с произвольной тубусной системой. При использовании необходимо проверить требуемую тубусную линзу, фокусировку и возможное ограничение апертуры посадочным узлом. Также учитывают массу объектива и положение опор всего оптического канала.
Монтаж начинают с чистых сопряжённых резьб, без перекоса и чрезмерного усилия. После установки проверяют, достаточно ли хода фокусировки и не мешает ли корпус объектива соседним частям прибора. Дополнительная механическая длина влияет на геометрию сборки, поэтому парфокальность не считается автоматически сохранённой. Чертежи используют для контроля фактического проходного отверстия и посадочных размеров: номинальная резьба не равна гарантированной свободной апертуре.
Характеристики
- Назначение: сопряжение объектива M32 × 0,75 с механикой SM2.
- Материал адаптера: латунь.
- Наружная резьба: SM2, 2,035″-40.
- Внутренняя резьба: M32 × 0,75.
- Тип детали: пассивный механический переходник.
- Оптическая коррекция и электрическое управление не предусмотрены.
Отрасли применения
- Микроскопические исследования: интеграция подходящих объективов в модульные тубусные установки с интерфейсом SM2.
- Оптическое приборостроение: сборка пользовательских каналов визуализации, тестовых стендов и измерительных головок.
- Модернизация лабораторной техники: использование имеющейся объективной оптики с другим монтажным стандартом без изменения её резьбы.
- Инженерное макетирование: проверка компоновки микроскопической системы с контролем механической длины, фокуса и доступной апертуры.
