PRM2 - Держатель оптических элементов Ø2" (50.8 мм) с возможностью вращения, высокоточное позиционирование, Thorlabs

Описание

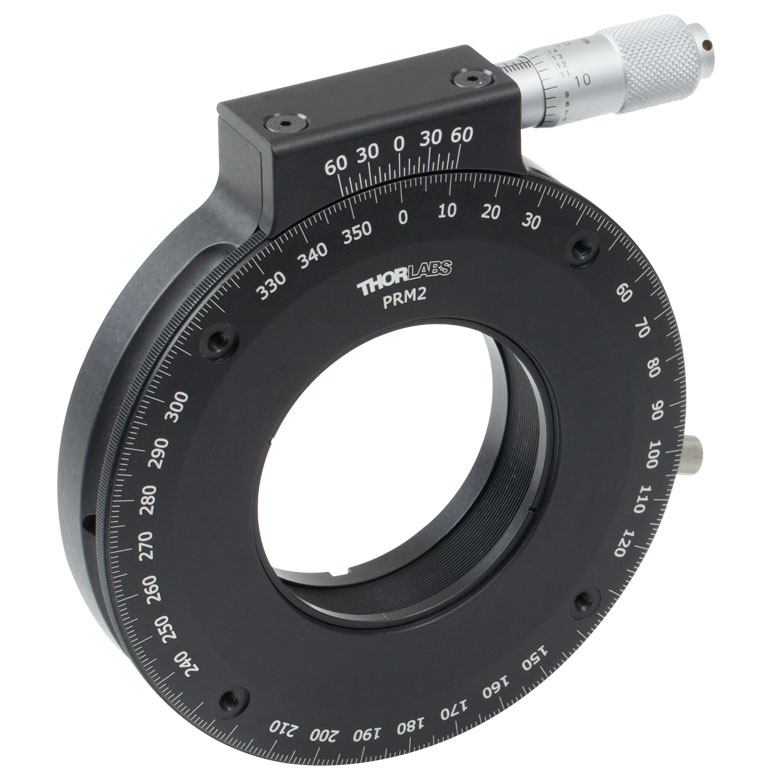

Thorlabs PRM2 — высокоточный поворотный держатель для круглых оптических элементов диаметром 2", или 50,8 мм. Конструкция предназначена для плавного вращения установленного зеркала, фильтра, поляризатора, светоделителя или другого компонента вокруг заданной оси. Поворотная настройка необходима при изменении угла падения, ориентации поляризационной оси, настройке дихроичных фильтров и проведении угловых измерений.

Держатель обеспечивает более управляемое позиционирование, чем обычная неподвижная оправа. Возможность вращения позволяет повторяемо устанавливать оптический элемент в заданное угловое положение и исследовать зависимость пропускания, отражения или поляризации от угла. Формат 2" подходит для широких пучков и крупной оптики, но требует достаточно жесткого основания и свободного пространства вокруг вращающейся детали.

PRM2 может быть включен в лазерный, спектроскопический или поляризационный тракт. При вращении большой оптики необходимо учитывать изменение положения отраженного или прошедшего пучка. Если компонент имеет значительную толщину, его механическая ось и оптический центр могут располагаться не в одной плоскости, поэтому геометрию системы проверяют после фиксации.

Характеристики

• Производитель: Thorlabs.
• Модель: PRM2.
• Тип: высокоточный поворотный держатель.
• Совместимый диаметр оптики: 2", или 50,8 мм.
• Тип движения: вращение вокруг оптической оси или заданной механической оси.
• Назначение: угловое позиционирование круглых оптических элементов.
• Совместимые элементы: поляризаторы, фильтры, зеркала, окна и светоделители.
• Область применения: точная лабораторная оптомеханика.

Особенности выбора и интеграции

Перед монтажом проверяют диаметр, толщину и форму устанавливаемой оптики. Прижимное кольцо затягивают равномерно, исключая напряжения. Основание держателя должно быть закреплено на жесткой поверхности. После вращения проверяют изменение положения выходного луча, перекрытие апертуры и сохранение требуемой юстировки. Для измерений фиксируют шкалу или нулевое положение держателя.

Отрасли применения

• Поляриметрия и анализаторы поляризации.
• Спектроскопия.
• Лазерная интерферометрия.
• Угловая настройка фильтров и светоделителей.
• Исследование отражения материалов.
• Микроскопические и визуализирующие системы.
• Прецизионные оптические лаборатории.
