Поставщик
|
Thorlabs |
|
Артикул
|
KCB2/M |
|
Тип держателя
|
кинематический |
|
Для установки
|
круглой оптики |
|
Размер системы
|
60 мм |
|
Крепление
|
M4 |
|
Применение
|
для каркасных систем |
Описание

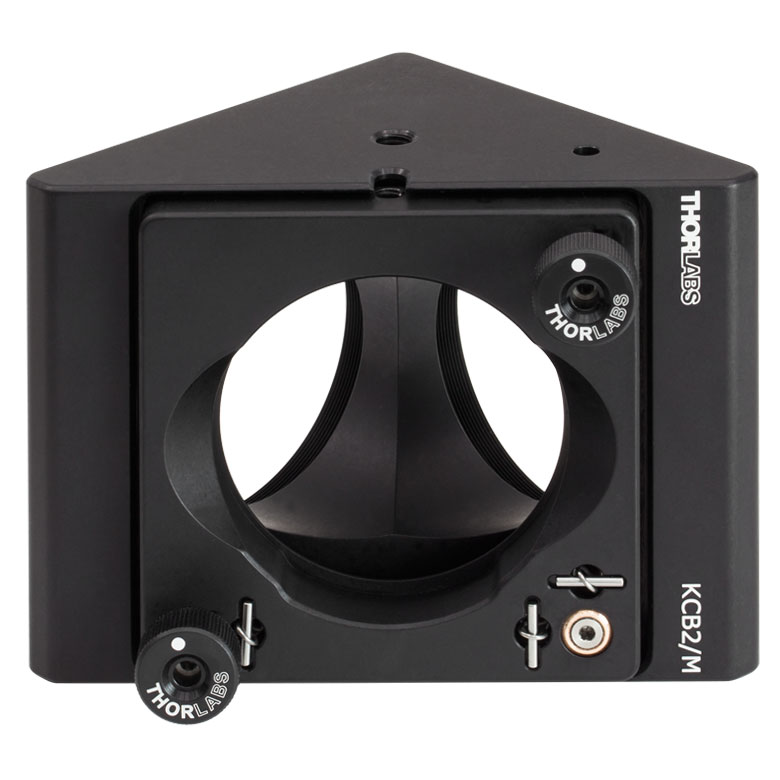

Угловой кинематический держатель KCB2/M предназначен для установки зеркал в каркасных системах с изломом оптической оси. По каталогу это угловой кинематический держатель зеркал с отверстиями для стержней с резьбой, для каркасных систем: 60 мм, 2 порта с резьбой: SM2, крепления: M4 и M6. Зеркало наклоняется двумя регулировочными винтами, а порты SM позволяют присоединить тубусы и другие элементы каркаса.
Такие держатели формируют компактные оптические трассы с поворотом пучка на 90°, сохраняя жёсткость каркаса. Эллиптические и внеосевые параболические зеркала требуют соответствующих исполнений держателя, поэтому выбирайте модель по форме зеркала и ориентации (правая или левая).
Крепление осуществляется на стержни каркаса или через резьбовые отверстия в корпусе. Затягивайте винты умеренно, чтобы не повредить зеркало.
При проектировании установки заранее проверьте посадочные размеры, тип крепления и требуемые аксессуары — держатели, кабели, контроллеры или крепёж. Это исключает необходимость переделок и докупки комплектующих после монтажа.
Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.
При подборе изделия KCB2/M учитывайте условия эксплуатации — рабочий диапазон, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы.
Характеристики
- Артикул: KCB2/M
- Производитель: Thorlabs
- Тип изделия: Угловой кинематический держатель зеркал с отверстиями для стержней с резьбой
- Для каркасных систем: 60 мм
- 2 порта с резьбой: SM2
- Крепления: M4 и M6
- Тип: угловой кинематический держатель зеркал
Отрасли применения
- Лазерная физика: юстировка зеркал, линз и светоделителей в оптических схемах.
- Оптическое приборостроение: сборка настраиваемых оптических узлов.
- Микроскопия и спектроскопия: точная настройка положения оптики.
- Научные лаборатории: экспериментальные установки с частой перестройкой.
- Образование: практикумы по юстировке оптических схем.
