Описание

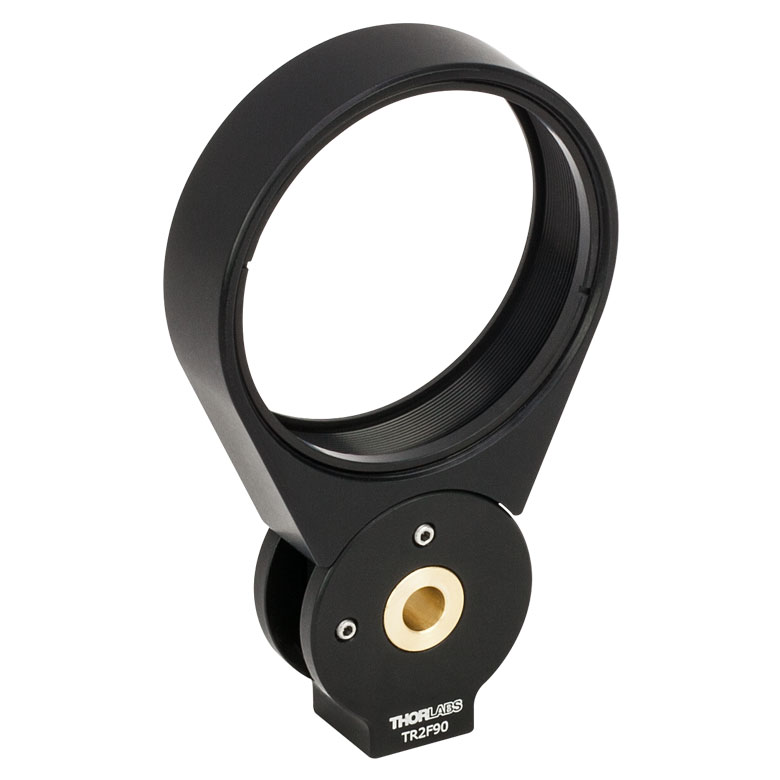

TR2F90 — откидной держатель оптики Thorlabs. Держатель оптики Ø2" с возможностью поворота элемента на 90°, крепление: 8-32. Угол 90° относится к откидыванию установленного элемента, а не к преломлению или отклонению луча. Проверяют свободный объем для поворота.
Откидной механизм позволяет временно вывести оптический элемент из тракта и вернуть его в рабочее положение. При сборке оставляют свободную траекторию движения и проверяют ориентацию оправы. Быстрый возврат не следует считать гарантией конкретной угловой повторяемости без паспортного значения.
Монтажный винт подбирают по диаметру, шагу и доступной глубине. При подгонке высоты шайбой проверяют плоское опирание и достаточное зацепление резьбы. Если требовалось поднять оптику на заданное расстояние, после затяжки проверяют фактическую высоту, не подменяя измерение номиналом шайбы.
Стабильность зависит от длины свободного участка, массы и выноса прибора. При тяжелой консоли проверяют наклон и устойчивость основания. Кабель разгружают на отдельной опоре. После изменения высоты или поворота держателя повторно контролируют положение луча на контрольных участках тракта.
При замене уже установленной детали записывают высоту, тип верхнего и нижнего сопряжения и требуемый доступ к элементу. Выбранную опору проверяют после полной затяжки: люфт зажима или выступающий винт могут изменить результат независимо от номинальной геометрии. При повторной сборке контроль выполняют до подачи оптического сигнала.
У коротких стержней особенно важна глубина зажима: при добавлении проставки нельзя оставлять слишком малый участок в держателе. У более длинных вариантов учитывают плечо, на котором действует нагрузка. При сборке записывают последовательность стоек, оснований и шайб, чтобы можно было восстановить высоту после обслуживания. Для бокового присоединения отдельно проверяют, доступны ли инструмент и крепеж при установленной оптике.
Характеристики
- Артикул: TR2F90.
- Тип: откидной держатель оптики.
- Держатель оптики Ø2" с возможностью поворота элемента на 90°, крепление: 8-32.
- Угол 90° относится к откидыванию установленного элемента, а не к преломлению или отклонению луча. Проверяют свободный объем для поворота.
Отрасли применения
- Оптомеханика: построение стоек и монтажных высот.
- Лабораторная фотоника: удержание держателей, экранов и оптических узлов.
