Описание

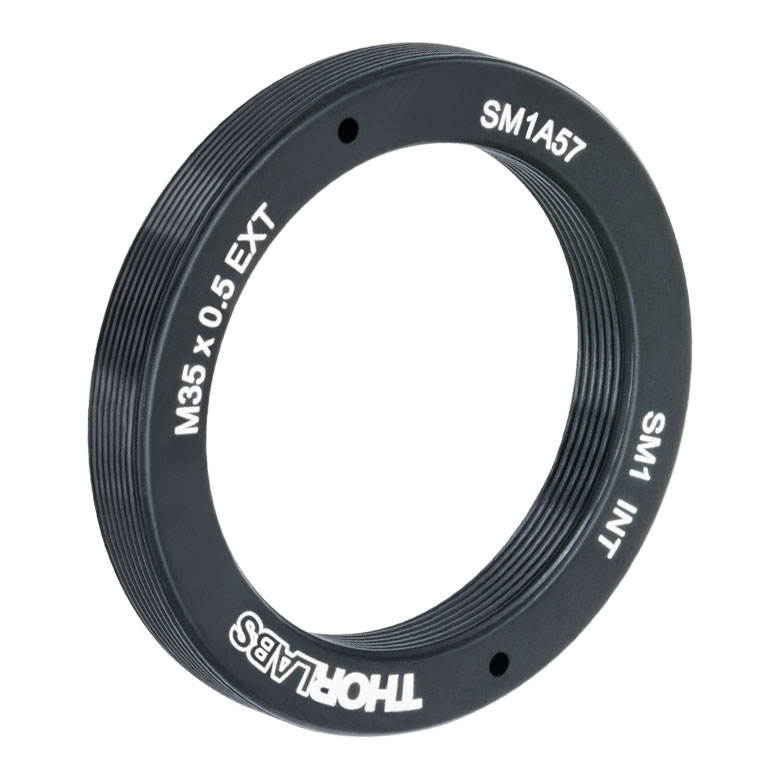

Thorlabs SM1A57 — резьбовой оптомеханический переходник, соединяющий компоненты с наружной метрической резьбой M35 × 0,5 и элементы системы SM1. Внутренняя резьба SM1 позволяет присоединять тубусы, стопорные кольца, держатели линз и другие детали с наружной резьбой 1.035"-40. Адаптер применяется при объединении метрических объективов или приборных узлов с модульной дюймовой оптомеханикой Thorlabs.
Переходник обеспечивает соосное соединение без изготовления индивидуальной детали и помогает быстро перестраивать экспериментальную установку. Необходимо различать резьбы M35 × 0,5 и M35,5 × 0,5: небольшая разница диаметра может быть визуально незаметна, но делает соединения несовместимыми и создает риск повреждения витков. Перед окончательной сборкой следует проверить длину ввинчивания, положение оптической поверхности и сохранение необходимой световой апертуры.
Характеристики
- Производитель: Thorlabs.
- Модель: SM1A57.
- Тип: резьбовой оптомеханический адаптер.
- Метрическая сторона: внешняя резьба M35 × 0,5.
- Сторона SM1: внутренняя резьба SM1.
- Параметры SM1: 1.035"-40.
- Назначение: сопряжение метрического компонента с системой SM1.
- Ограничение: резьба M35 × 0,5 несовместима с M35,5 × 0,5.
Особенности интеграции
Адаптер сначала навинчивают вручную, контролируя отсутствие перекоса. Применение инструмента допустимо только через предусмотренные конструкцией поверхности и без чрезмерного момента. Если оптический элемент должен иметь определенную угловую ориентацию, может потребоваться дополнительное стопорное кольцо. После сборки проверяют, не выступают ли детали внутрь светового канала и не ограничивают ли крайние лучи.
Отрасли применения
- Модульные лабораторные оптические системы.
- Интеграция объективов и камер.
- Тубусные микроскопические установки.
- Спектроскопические и визуализирующие приборы.
- Сборка коллиматоров и осветителей.
- Прототипирование OEM-оптики.
- Переход между метрической и дюймовой оптомеханикой.
