Описание

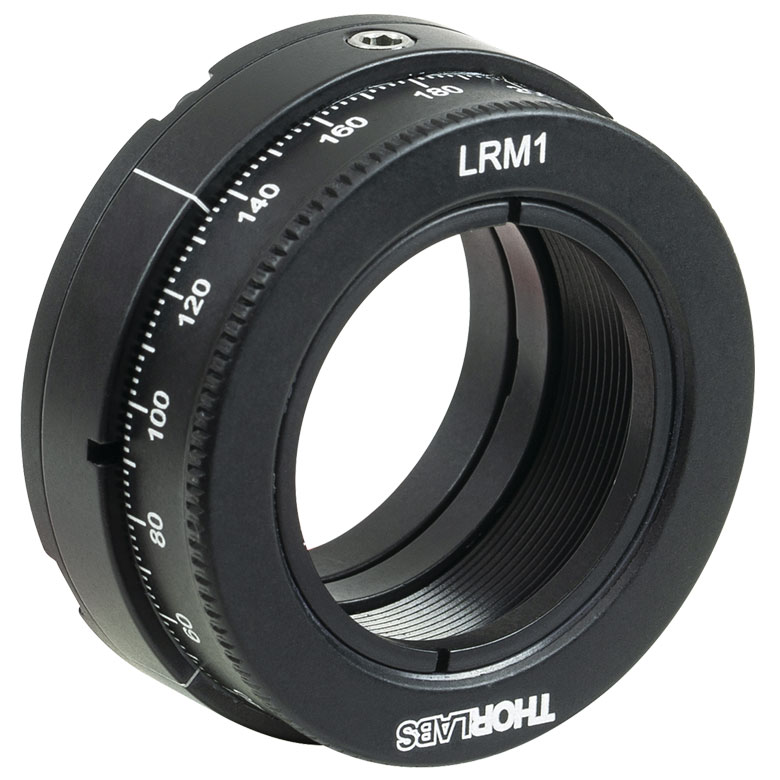

LRM1 — ручной поворотный держатель для круглых оптических элементов диаметром 1 дюйм, или 25,4 мм. Он позволяет изменять угловую ориентацию установленной детали вокруг оптической оси, не выворачивая весь узел из резьбового соединения. Это особенно полезно для поляризаторов и фазовых пластинок, положение которых влияет на состояние поляризации проходящего света.
Передняя поворотная часть обеспечивает непрерывное вращение на 360°. Нанесённая лазером шкала имеет деления через 2°, а четыре равномерно расположенные индексные линии упрощают считывание угла с удобной стороны. После настройки положение фиксируют стопорным винтом с нейлоновым наконечником. Цена деления помогает возвращаться к выбранной ориентации, но не должна автоматически трактоваться как паспортная точность установки.
Наружная резьба SM1 с параметрами 1,035 дюйма — 40 витков на дюйм предназначена для присоединения к совместимым тубусам и резьбовым элементам. Внутреннее отверстие также имеет резьбу SM1. Оптическая деталь толщиной до 8,6 мм удерживается входящим в комплект прижимным кольцом SM1RR. Внешняя резьба остаётся неподвижной при вращении переднего диска, благодаря чему настройка ориентации не требует изменения базовой сборки.
Конструктивную совместимость следует оценивать внимательно: возможность присоединения к кубам 30-миллиметровой стержневой системы не означает, что сам корпус помещается между четырьмя её стержнями. Прямое крепление на стойку не предусмотрено; для такой компоновки используют подходящий дополнительный держатель. При установке оптики контролируют чистоту посадки и величину прижима, чтобы не создавать ненужных напряжений в пластинке.
Характеристики
- Посадочный диаметр оптики: 25,4 мм.
- Максимальная толщина элемента: 8,6 мм.
- Диапазон ручного вращения: непрерывные 360°.
- Шаг делений шкалы: 2°.
- Резьбовой интерфейс: внутренний и наружный SM1, 1,035″-40.
- В комплекте: прижимное кольцо SM1RR; предусмотрена фиксация угла.
Отрасли применения
- Поляризационная оптика: настройка осей линейных поляризаторов, анализаторов и совместимых волновых пластинок в лабораторных схемах.
- Оптическая метрология: воспроизводимое изменение ориентации исследуемой детали при измерении зависимости пропускания от угла.
- Сборка приборов: интеграция вращаемого оптического элемента в тубусный тракт SM1 без поворота резьбового основания и соседних компонентов.
