Описание

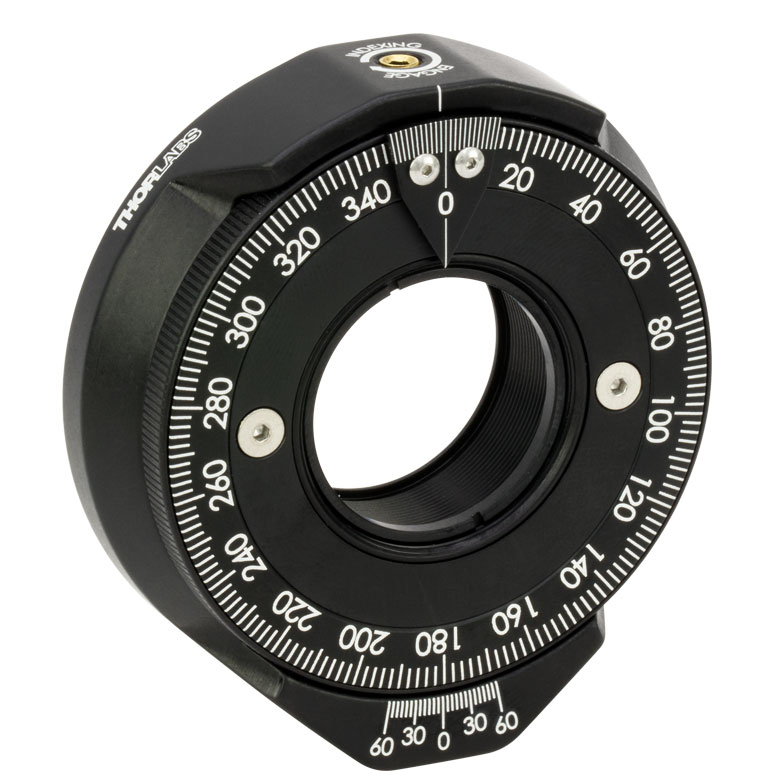

RSP1X225/M — механический держатель для оптических компонентов диаметром 25,4 мм с возможностью установки и регулировки угловой ориентации. Предусмотрены как свободный поворот на 360°, так и фиксируемые положения с шагом 22,5°. Это позволяет быстро переходить между повторяемыми углами без повторного считывания шкалы.
Оптический элемент помещают в цилиндрическую посадку диаметром 1 дюйм. Центрирование и фиксацию проверяют до измерений, так как наклонная установка поляризатора или фильтра способна изменить угловую зависимость пропускания. Метрическое резьбовое крепление рассчитано на стойки соответствующего стандарта.
Ручной поворотный узел не обеспечивает автоматического позиционирования и не заменяет моторизированную платформу. Дискретные позиции применимы при измерении нескольких заданных углов, а непрерывный поворот удобен для поиска экстремума интенсивности или подстройки плоскости поляризации.
Практический порядок настройки: закрепить оправу в держателе, установить исходную ориентацию, вывести луч по центру апертуры, затем вращать оптику с наблюдением отклика детектора. Для работы с фазовыми пластинками дополнительно учитывают направление быстрой оси, а для поляризаторов — положение оси пропускания.
Характеристики
- Посадка под оптику: Ø25,4 мм (1 дюйм).
- Монтажная резьба: М4.
- Регулировка: ручное вращение вокруг оптической оси.
- Полный угловой оборот: 360°.
- Фиксированные положения: 22,5°.
- Особенность исполнения: непрерывный и дискретный поворот.
Отрасли применения
- Поляризационная оптика: настройка и удержание угла поворота поляризатора в составе стенда с RSP1X225/M.
- Лазерные лаборатории: ориентация волновых пластинок или анализаторов в оптическом тракте с RSP1X225/M.
- Метрология: повторное воспроизведение углового положения детали при сравнительных измерениях с RSP1X225/M.
- Микроскопия и спектроскопия: размещение и ориентация элементов, чувствительных к направлению поляризации, с помощью RSP1X225/M.
