Описание

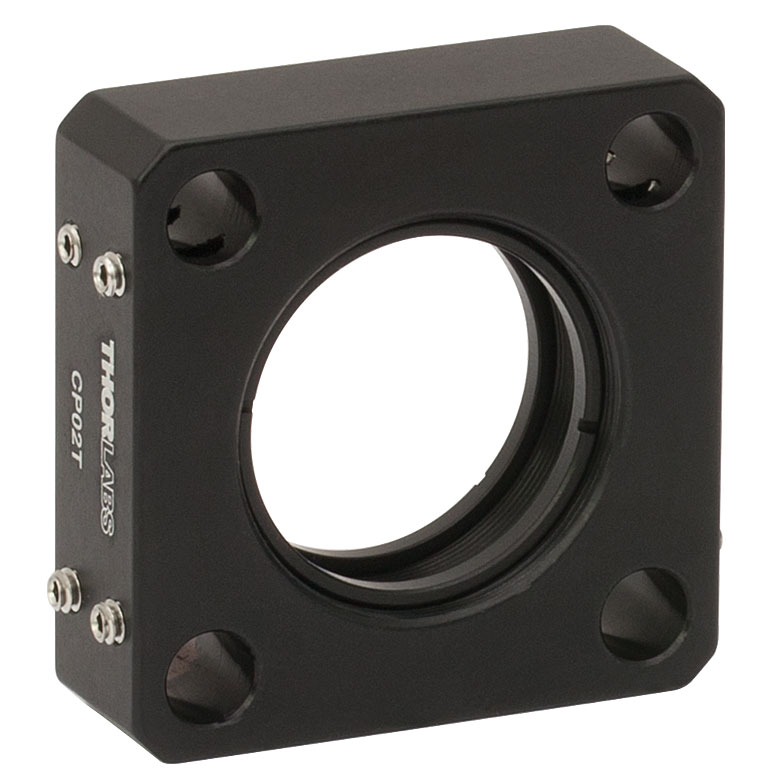

CP02T — пластинка для каркасной системы стандарта 30 мм, оснащённая резьбой SM1 для установки круглой оптики распространённого дюймового формата. Такие пластинки служат промежуточными узлами каркасной сборки, к которым крепятся оптические элементы, размещённые на стержнях 30-миллиметровой системы, широко используемой при построении модульных оптических трактов.
Резьба SM1 позволяет устанавливать в пластинку широкий спектр совместимых компонентов — линзы в оправах, светофильтры, диафрагмы и другие элементы стандарта SM1, что делает CP02T универсальным переходным узлом между каркасной системой и большим ассортиментом оптики этого формата. Толщина пластинки 0.5 дюйма обеспечивает достаточную механическую прочность и стабильность посадки резьбового соединения.
В комплект поставки входят два стопорных кольца, которые фиксируют установленный элемент внутри резьбового отверстия, компенсируя допуски по толщине и предотвращая его смещение при вибрациях. Крепления 8-32 обеспечивают присоединение пластинки к стержням каркасной системы посредством стандартных зажимов дюймового типоразмера.
Пластинки такого типа применяются при последовательной сборке модульных оптических трактов — коллиматоров, систем формирования пучка, фильтрующих блоков — на стержневых каркасных конструкциях в лазерных и исследовательских установках.
Характеристики
- Тип изделия: пластинка для каркасной системы 30 мм.
- Артикул: CP02T.
- Резьба для установки оптики: SM1.
- Толщина: 0.5".
- Комплектация: 2 стопорных кольца.
- Крепление к стержням: 8-32.
- Производитель: Thorlabs.
Отрасли применения
- Оптомеханические сборки.
- Лазерные технологии.
- Приборостроение.
- Научные исследования.
