Описание

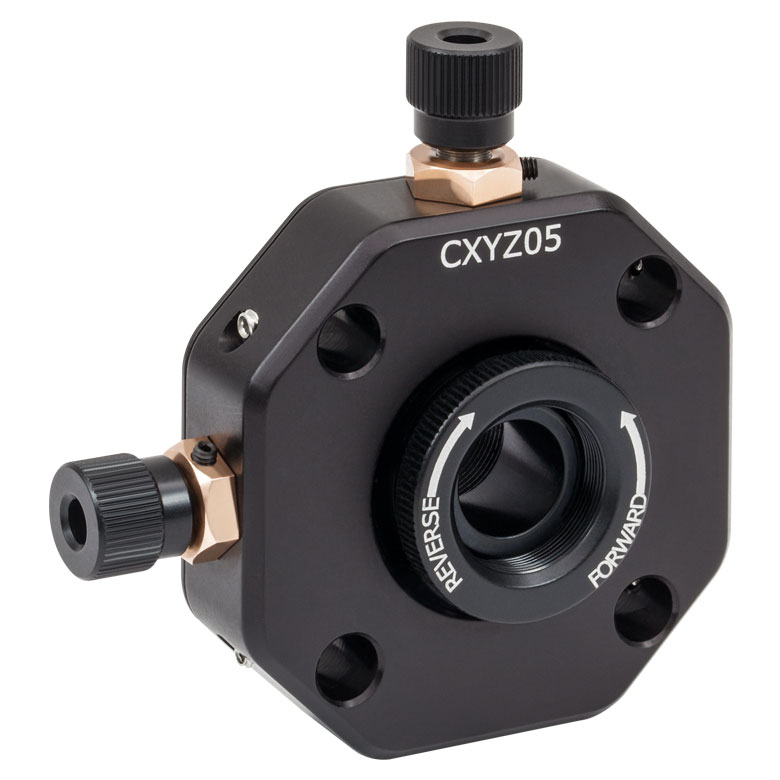

Держатель-транслятор CXYZ05 позволяет смещать закреплённый оптический элемент в плоскости, перпендикулярной оптической оси (XY), а в модификациях XYZ — ещё и вдоль оси. По каталогу это держатель оптических элементов Ø1/2" с возможностью смещения элементов в плоскости XYZ, крепления: 8-32. Микрометрические винты дают плавное, воспроизводимое перемещение элемента с точностью до единиц микрометров.
Применяются, когда нужно точно выставить линзу, апертуру, волоконный коллиматор или образец относительно пучка: смещение линзы в плоскости XY регулирует направление и центровку пучка, а перемещение по оси Z — фокусировку. Механика собирается по каркасной системе (30 или 60 мм) и обеспечивает жёсткость и стабильность.
Подвижные части выполнены с малыми допусками и фиксируются, чтобы положение не менялось при вибрациях. Направляющие защищены от пыли; ходы стандартные для оптомеханики.
Для предотвращения самопроизвольного смещения фиксируйте положение стопорными винтами после выполнения юстировки.
При подборе изделия с артикулом CXYZ05 учитывайте условия эксплуатации — рабочий диапазон длин волн, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы. Актуальные чертежи и таблицы параметров публикуются производителем в документации на изделие.
Характеристики
- Артикул: CXYZ05
- Производитель: Thorlabs
- Тип изделия: Держатель оптических элементов Ø1/2" с возможностью смещения элементов в плоскости XYZ
- Крепления: 8-32
- Тип: держатель оптики с регулировкой положения
Отрасли применения
- Микроскопия: модульные каркасные системы для флуоресцентной и конфокальной визуализации.
- Лазерная техника: компактные, жёсткие оптические тракты с воспроизводимой осью.
- Спектроскопия и метрология: сборка измерительных модулей и интерферометров.
- Оптическое приборостроение: прототипирование и серийная сборка оптических блоков.
- Образование: учебные оптические практикумы с быстрой сменой конфигурации.
- Волоконная оптика: точное согласование волокна с оптикой.
