Описание

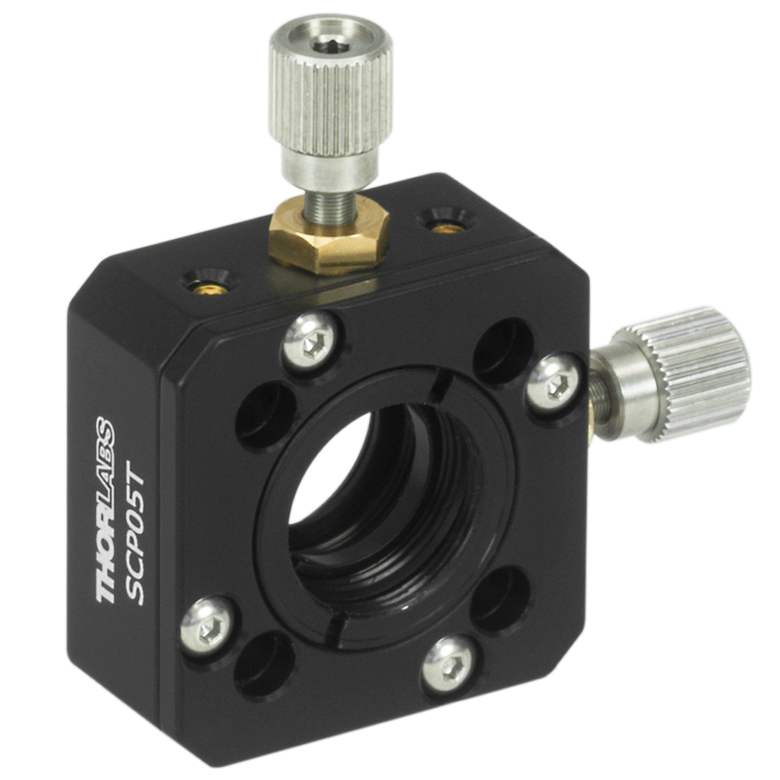

Держатель SCP05T позволяет поперечно подстраивать оптический элемент диаметром 1/2 дюйма относительно пучка. Перемещения по X и Y используются для совмещения центра линзы, отверстия или фильтра с осью остальной оптики, что особенно важно при работе с небольшими апертурами.
Корпус рассчитан на интеграцию с каркасными системами 16 мм и соединение с трубками для монтажа линз. Светонепроницаемое сопряжение помогает уменьшить попадание внешнего освещения в закрытый тракт и снизить паразитную засветку детектора.
Двухосная подстройка позволяет выполнить центрирование уже после сборки каркаса. В отличие от углового кинематического держателя такой узел изменяет прежде всего поперечное положение детали, а не направляет зеркально отражённый пучок.
При настройке оптической схемы полезно отдельно проверить рабочий просвет и механический контур: крепёжные детали могут не перекрывать центральную ось, но создавать помехи для расходящегося пучка или оптики с большим диаметром.
При повторной установке компонента следует зафиксировать исходную координату и ориентацию, чтобы отличить изменения самого прибора от изменений геометрии эксперимента. Такая проверка особенно полезна при последовательном сравнении разных образцов.
Для оценки совместимости важно учитывать не только номинальный посадочный размер, но и соседние устройства, их крепёж, кабели и доступность регулировочных элементов после окончательной сборки.
При установке нужно сверять толщину и диаметр оправы, свободный просвет и возможность перемещения без касания соседних тубусов. Регулировка не устраняет ошибки наклона или неправильного расстояния между оптическими поверхностями.
Характеристики
- Номинальный диаметр закрепляемой оптики: 1/2 дюйма (12,7 мм)
- Регулировка: перемещение элемента в плоскости X–Y
- Каркасный интерфейс: 16 мм
- Сопряжение с линзовыми тубусами: светонепроницаемое
- Назначение: поперечное центрирование элемента без продольного сдвига
Отрасли применения
- Центрирование диафрагм и фильтров в закрытых оптических трактах
- Юстировка линз в компактных каркасных системах
- Оптические приёмники с малой входной апертурой
- Микроскопные и спектроскопические модули с ограниченным пространством
