Описание

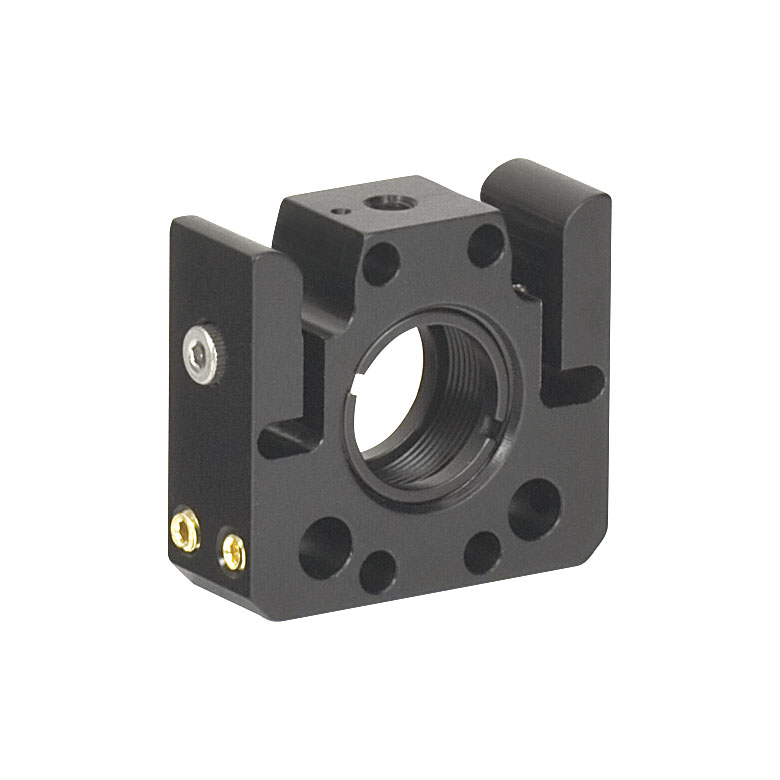

SP06T представляет собой пластину каркасной системы Compact Cage 16 мм, предназначенную для создания съёмных сегментов каркаса и имеющую толщину 0.40". Пластина позволяет формировать интерфейс между основным каркасом и съёмным модулем, который можно извлечь и заменить без нарушения остальной системы. SP06T имеет отверстия для стержней SR Ø4 мм, внутреннюю резьбу SM05 и гибкий зажим, фиксирующий стержни. Конструкция обеспечивает жёсткую фиксацию и возможность многократного снятия и установки сегментов.
Пластина используется совместно с другими элементами SP06/SP06T для построения съёмных каркасных секций, например с оптическими модулями, которые нужно часто заменять или перестраивать. Каркасные стержни могут проходить через пластину полностью или частично, формируя жёсткую основу и съёмный блок. Гибкий зажим фиксирует стержни до окончательной затяжки винтов, что облегчает сборку. Пластина совместима с мини‑серией стержней и имеет отверстия для крепления на мини‑стойки.
Характеристики
SP06T имеет толщину 0.40" и рассчитана на работу в каркасной системе 16 мм. Пластина принимает стержни SR Ø4 мм через отверстия с боковыми фиксирующими винтами 4‑40. Внутреннее отверстие снабжено резьбой SM05 (0.535"‑40), позволяющей устанавливать оптику Ø1/2" в центре. Пластина оснащена гибким зажимом (flexure clamp), удерживающим стержни до окончательной затяжки.
SP06T может крепиться на мини‑стойки через отверстие с резьбой 4‑40 (M3 в метрическом варианте). Материал – анодированный алюминий. Конструкция рассчитана на многократное снятие и установку съёмных сегментов без потери жёсткости. Пластина совместима с другими элементами Compact Cage 16 мм и позволяет строить сложные каркасные схемы.
Отрасли применения
SP06T используется в компактных каркасных системах для построения модульных съёмных блоков с оптикой, фильтрами, детекторами и источниками. Пластина применяется в лабораторных установках, где необходимо быстро менять конфигурацию оптических модулей при сохранении основного каркаса. Она подходит для миниатюрных систем визуализации, спектроскопии и лазерной оптики.
В прикладной фотонике SP06T служит элементом в компактных измерительных приборах и системах контроля качества, где каркасные системы с 16‑мм стержнями используются для крепления оптики. Пластина позволяет формировать стандартный интерфейс между основным каркасом и сменными модулями. Благодаря внутренней резьбе SM05 и гибкому зажиму SP06T удобна для интеграции оптики и механики в ограниченном пространстве. Таким образом, SP06T является универсальной пластиной для создания съёмных сегментов каркасной системы 16 мм.
