Описание

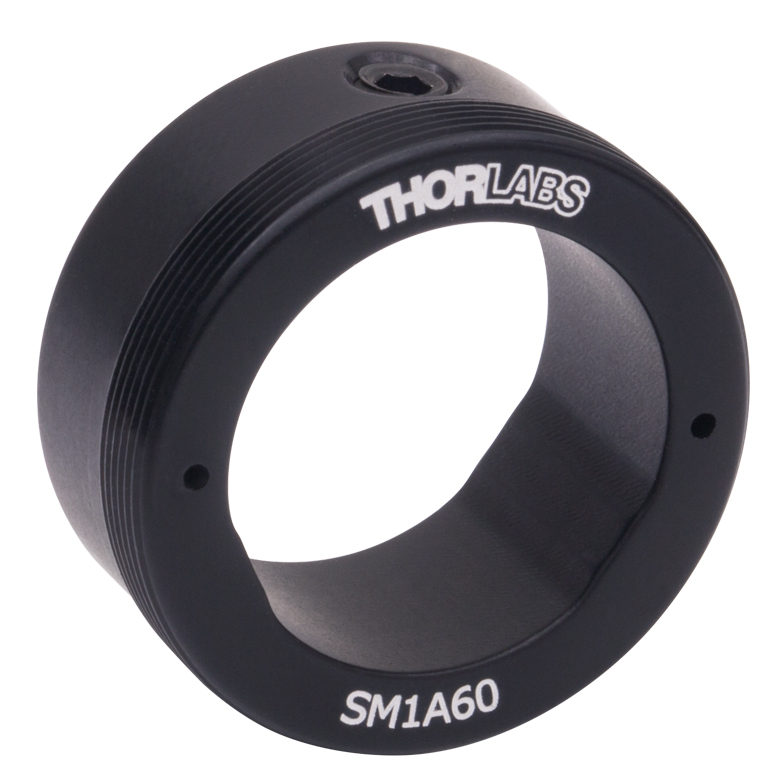

SM1A60 представляет собой резьбовой оптомеханический переходник. Его назначение — соединять элементы оптического тракта, которые нельзя непосредственно состыковать из-за различий в присоединительных интерфейсах. Для данной модели принципиально расположение резьб: наружная SM1. Такое исполнение позволяет встроить переходник в уже существующую сборку без изготовления нестандартной оправы.
Центральное отверстие диаметром 0,7″ (17,78 мм) пропускает световой пучок; указанный внешний диаметр 1″ (25,4 мм) следует отличать от номинального диаметра присоединительной резьбы. Такое сочетание применяют, когда необходим кольцевой переход в более крупном корпусе.
При проектировании узла нужно различать резьбовое соединение и фактическую оптическую апертуру: номинальный тип резьбы сам по себе не гарантирует, что широкий пучок пройдёт без виньетирования. Проверяют внутренний просвет, расстояние до линзы и допустимую глубину вворачивания, особенно когда рядом расположены оправы, фильтры и стопорные кольца.
При практическом монтаже обе стороны адаптера вворачивают только в подходящие резьбовые детали. Контроль соосности проводят по оптическому лучу или юстировочной мишени, а не только по внешнему виду стыка. Если переходник несёт камеру, крупный тубус или другую массивную принадлежность, нагрузку лучше передавать также через отдельный механический держатель, не полагаясь исключительно на резьбовое соединение.
В системах с камерой, коллиматором либо спектрометром такой переходник влияет на механический, но не на оптический масштаб изображения. Фокусное расстояние остаётся свойством линз, а положение изображения зависит от расстояний между компонентами. Поэтому при замене адаптера повторно контролируют фокусировку и виньетирование.
Характеристики
- Артикул: SM1A60.
- Исполнение: наружная SM1.
- Область установки: оптические корпуса, оправы и совместимые тубусные узлы.
- Стандарт SM1, если предусмотрен данной модификацией: 1.035″-40.
- Центральное отверстие: 0,7″.
- Указанный наружный диаметр: 1″.
Отрасли применения
- Сборка оптических трактов на лабораторных столах и каркасных платформах с резьбовыми оправами.
- Модернизация микроскопных и измерительных систем при переходе между стандартами механического присоединения.
- Экспериментальная фотоника: монтаж линз, фильтров, камер и дополнительных оптических модулей.
