Описание

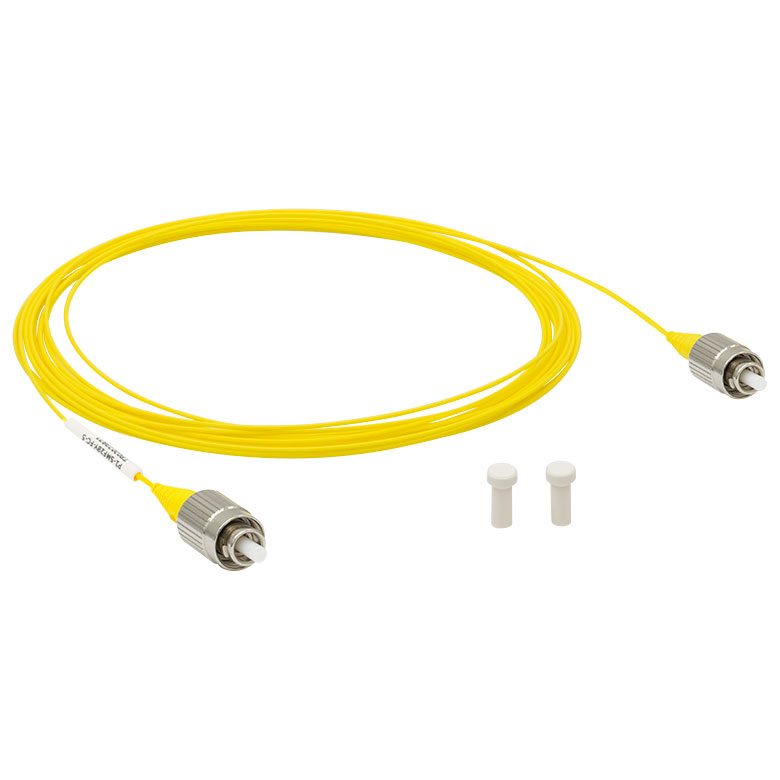

P1‑SMF28 — это семейство патч‑кабелей Thorlabs на базе стандарта Corning SMF‑28 (SMF‑28e/SMF‑28e+), представляющее типичный лабораторный однониточный single‑mode патч с FC/PC разъёмами; оригинальные P1‑SMF28 номера постепенно заменены на P1‑SMF28E (обновлённые варианты). Такие кабели используют стандартное одномодовое волокно с диаметром оболочки 125 μm, режимным диаметром порядка 9–10 μm (MFD) в 1310–1550 нм, и низкими потерями. Конструкция патч‑кабеля обычно включает защитный плотный буфер Ø900 μm и FC/PC коннекторы с типичными потерями соединения ~0.3 dB.
Характеристики
- Тип волокна: Corning SMF‑28‑class (SMF‑28e / SMF‑28e+ / аналоги)
- Клиренс/коаксиальность: стандартная 125 μm оболочка
- Режимное поле (MFD): ≈9.2 μm @1310 nm; ≈10 μm @1550 nm (порядковые величины)
- Номинальная полоса: 1260–1625 nm (single‑mode эксплуатация в телеком‑диапазоне)
- Тип разъёма: FC/PC (доступны варианты APC, AR‑покрытия и др.)
- Длина/конструктив: варианты длин; типичные потери соединения ≈0.3 dB (могут варьироваться)
- Применение: лабораторные и тестовые установки, волоконная коммутация, подключение к коллиматорам/оптическим приборам
Отрасли применения
Используется в лабораториях и в телекоммуникационных прототипах для соединения лазеров, детекторов и измерительных приборов в 1310/1550 nm, в системах волоконно‑оптического тестирования, в волоконных интерферометрах, для подключения к фиксированным коллиматорам и в экспериментальной проточной оптике. P1‑SMF28 и его преемники служат стандартным межсоединением в исследовательских установках, где важны совместимость по режимному полю и низкие потери.
Компания Thorlabs предлагает одномодовые соединительные кабели для работы в спектральном диапазоне от 320 до 2300 нм с разъемами FC/PC на обоих концах. Кабели оснащены защитной ПВХ оболочкой (Ø3 мм) с кевларными нитями для обеспечения прочности и долговечности. Каждый кабель тестируется, что позволяет гарантировать низкий уровень потерь на отражение при соединении оптоволокон.
Кабели оснащены защитными колпачками, которые предотвращают попадание пыли и других загрязнений на наконечники кабеля. Дополнительные пластиковые и металлические колпачки для кабелей с разъемами FC/PC продаются отдельно. Компания Thorlabs также предлагает оптические розетки для стыковки FC-FC и FC-SMA разъемов. Использование таких оптических розеток уменьшает обратные отражения и обеспечивает точную соосность сердечников соединяемых кабелей.
Компания Thorlabs также предлагает одномодовые соединительные кабели с разъемами: FC/APC и SMA, соединительные кабели для работы в среднем ИК диапазоне с фторидным оптоволокном, соединительные кабели с FC/PC или FC/APC разъемом покрытым просветляющим покрытием.
