Описание

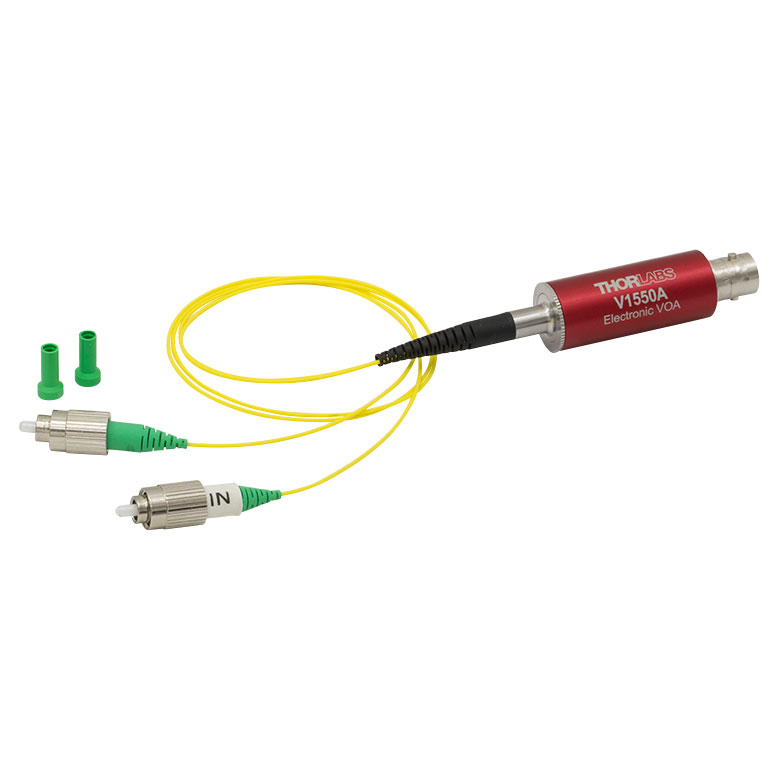

V1550A — электронный регулируемый аттенюатор Thorlabs для диапазона 1250–1650 нм, с разъёмами FC/APC, предназначенный для точного управления уровнем оптической мощности в волоконных системах. Аттенюатор позволяет программно или вручную изменять затухание в широком диапазоне, что удобно для тестирования, калибровки и эксплуатации телекоммуникационных и лазерных систем.
Разъёмы FC/APC обеспечивают низкий уровень обратных отражений, что критично для систем с высокой чувствительностью к обратной связи и паразитным отражениям. Аттенюатор интегрируется в оптоволоконный тракт и позволяет гибко регулировать мощность сигнала без физического изменения источника или установки дополнительных фильтров.
Характеристики
V1550A рассчитан на спектральный диапазон 1250–1650 нм, покрытия тоска генерики телекоммуникационных длин волн (например, 1310 и 1550 нм). Диапазон регулирования затухания составляет обычно от 0 до 30 дБ или больше, с шагом регулировки в доли дБ. Аттенюатор имеет электронное управление (через интерфейс или панели управления) и питание от внешнего источника.
Конструкция включает встроенный механизм изменения потерь (например, на основе переменного делителя или поглощающих элементов), защищённый корпус и индикаторы текущего уровня затухания. Разъёмы FC/APC позволяют подключать одномодовые волокна с минимальными обратными отражениями.
Отрасли применения
Электронные аттенюаторы используются в телекоммуникационных системах, лабораториях связи, системах тестирования и калибровки, где необходимо менять уровень сигнала без использования механических регуляторов. V1550A подходит для работы в волоконных системах на 1310 и 1550 нм, включая линии связи, датчики и измерительные приборы.
В научных исследованиях аттенюаторы применяются для управления мощностью лазеров и источников в спектроскопии, нелинейной оптике и системах анализа сигналов. В промышленности они используются при настройке и тестировании оборудования, контроле качества и оптимизации работы волоконных трактов.
Электронные регулируемые аттенюаторы Thorlabs основаны на микроэлектромеханической системе, которая обеспечивает ослабление сигнала до 30 или 25 дБ (в зависимости от модели). Устройство оснащено одномодовым оптическим волокном для работы в одном из 5 спектральных диапазонов. Управляющее напряжение в диапазоне от 0 до 5 В (1 мА макс.) контролирует коэффициент пропускания, который уменьшается с ростом напряжения. Представленные аттенюаторы обладают защитными диодами, которые ограничивают входное напряжение для предохранения устройства от ЭСР, а также скачков напряжения.
Для управления аттенюатором можно использовать большинство источников напряжения, включая источники питания, генераторы сигналов и ЦАП. Для соединения с источником напряжения рекомендуется использовать BNC кабель (не включен в комплект поставки). Представленные регулируемые аттенюаторы Thorlabs представляют собой электростатические приборы, которые не требуют тока. Однако схема защиты может потреблять до 100 мкА при напряжении 5 В.
Особенности:
- Рабочий диапазон: 450 – 1650 нм;
- Входная мощность: до 100 мВт;
- Макс. ослабление >30 или >25 дБ;
- Модуляция до 1 кГц;
- Защита от ЭСР.
