Разъем для одномодовых волокон Thorlabs LC®/PC Ø126 мкм (арт. 30126L9)

Описание

Оптический разъём 30126L9 типа LC®/PC предназначен для оконцевания одномодовых волокон (или оптических кабелей). Диаметр отверстия наконечника — Ø126 мкм, наконечник — керамический. По каталогу это LC®/PC разъем для одномодовых волокон, керамический наконечник, диаметр отверстия: Ø126 мкм, защитная изоляционная насадка: Ø900 мкм. Разъём монтируется собственными силами: волокно вклеивается в отверстие, торец полируется, после чего кабель можно подключать к приборам, коллиматорам и другим волоконным компонентам.

Разъём LC — малогабаритный разъём с защёлкой, вдвое меньший по размеру, чем SC, что позволяет размещать порты с высокой плотностью на панелях и в модулях. Торец полируется с небольшой сферической кривизной (PC — физический контакт): сердцевины двух разъёмов сходятся почти без воздушного зазора, а потери и отражения невелики. Стыковать PC следует только с PC; скошенный торец APC совместим лишь с APC.

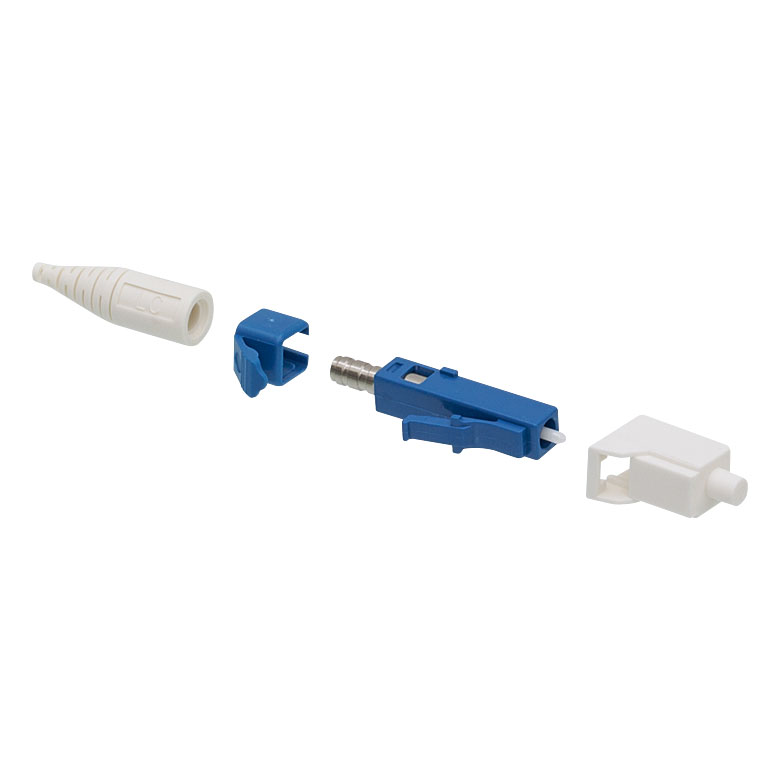

Разъём рассчитан на одномодовые волокна с диаметром оболочки, соответствующим отверстию наконечника. Диаметр отверстия выбирают по внешнему диаметру волокна вместе с покрытием, которое вклеивается в наконечник: слишком малое отверстие не даёт ввести волокно, а слишком большое ухудшает центровку и повышает потери. Разъём поставляется в комплекте с защитными деталями для кабеля и защитной изоляционной насадкой Ø900 мкм, которые защищают место оконцевания от излома и обеспечивают разгрузку кабеля от растяжения.

Для монтажа потребуются двухкомпонентный эпоксидный клей, скалывающий инструмент или скрайбер для волокна, полировальные плёнки различной зернистости, полировальный диск и оправка. Последовательность обычная: снять буфер и покрытие, вклеить волокно, отвердить клей, обработать торец от грубой зернистости к тонкой и проверить результат микроскопом. От качества полировки зависят потери в соединении и стойкость торца к излучению.

Перед каждым подключением торцы очищают безворсовыми салфетками или специальными палочками со спиртом: загрязнение — самая частая причина потерь и повреждений при передаче мощности излучения. Не касайтесь торца пальцами, закрывайте разъём колпачком и не изгибайте кабель радиусом меньше допустимого.

Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.

Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.

Артикул 30126L9 однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.

Характеристики

• Артикул: 30126L9
• Производитель: Thorlabs
• Тип изделия: LC®/PC разъем для одномодовых волокон
• Керамический наконечник
• Диаметр отверстия: Ø126 мкм
• Защитная изоляционная насадка: Ø900 мкм
• Тип разъёма: LC®/PC
• Тип волокна: одномодовые волокна
• Материал наконечника: керамический
• Монтаж: вклеивание волокна и полировка торца

Отрасли применения

• Волоконно-оптические линии связи: оконцевание кабелей собственными силами.
• Лазерная техника: подключение источников излучения и волоконных лазеров.
• Спектроскопия и измерения: соединение зондов, коллиматоров, спектрометров и детекторов.
• Медицина и биофотоника: изготовление волоконных зондов и жгутов.
• Промышленность и приборостроение: сборка волоконных узлов и встраиваемых датчиков.
• Научные лаборатории: изготовление патчкордов нестандартной длины.
