Описание

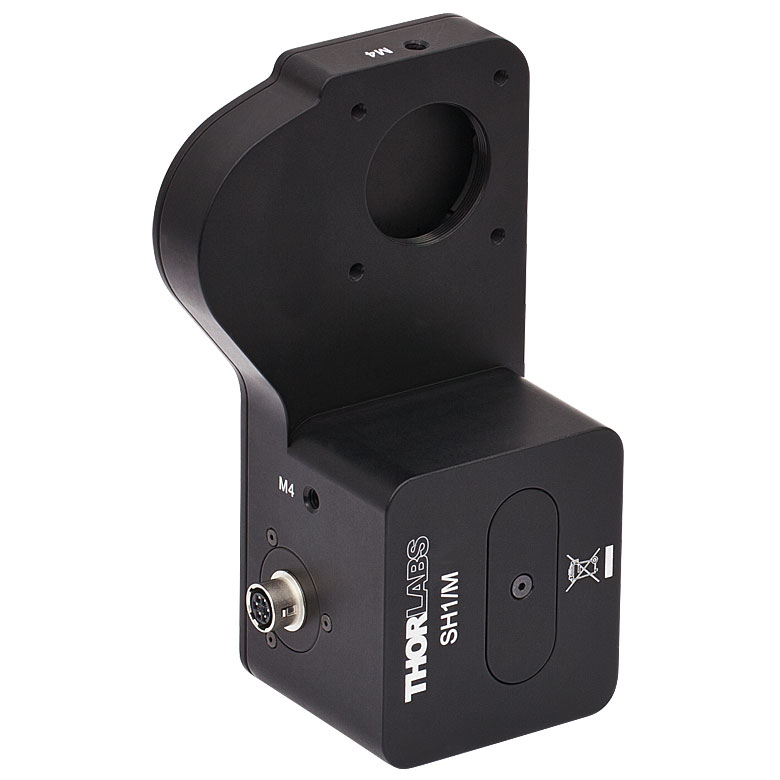

Электромеханический затвор SH1/M предназначен для прерывания лазерного луча с апертурой Ø25,4 мм. В исходном состоянии заслонка закрывает проход, а при команде контроллера электромагнитный привод переводит её в открытое положение. Такая конструкция позволяет формировать отдельные интервалы облучения и управлять подачей света в эксперименте.
У модели SH1/M паспортная рекомендованная частота переключений составляет 12,5 Гц (непрерывно), 16,6 Гц (кратковременно). Не следует приравнивать её к частоте следования лазерных импульсов: механическая заслонка работает значительно медленнее электрооптических модуляторов и обычно служит для пакетной подачи излучения.
Кабель длиной около 3,05 м позволяет вынести управление из зоны оптического тракта. Для работы необходим совместимый контроллер затвора; непосредственная подача произвольного напряжения на катушку опасна перегревом. При открывании используется импульс возбуждения, затем более низкое напряжение удержания.
При настройке оптической схемы полезно отдельно проверить рабочий просвет и механический контур: крепёжные детали могут не перекрывать центральную ось, но создавать помехи для расходящегося пучка или оптики с большим диаметром.
При повторной установке компонента следует зафиксировать исходную координату и ориентацию, чтобы отличить изменения самого прибора от изменений геометрии эксперимента. Такая проверка особенно полезна при последовательном сравнении разных образцов.
Данная крупноапертурная модель совместима с контроллером SC10; контроллер KSC101 для SH1 не предусмотрен.
Положение заслонки следует проверять при настройке луча и при аварийном прекращении измерений. Устройство не заменяет полноценную лазерную защитную систему и не должно считаться единственным средством безопасности без отдельной оценки риска.
Характеристики
- Чистая апертура: Ø25,4 мм
- Кабель к контроллеру: 10 футов (около 3,05 м)
- Монтаж: метрическое исполнение
- Нормальное состояние без питания: закрытое
- Максимальная частота переключений: 12,5 Гц (непрерывно), 16,6 Гц (кратковременно)
- Рабочий орган: электромагнитно перемещаемая алюминиевая заслонка
Отрасли применения
- Дозированное освещение образца в фотометрии
- Периодическое перекрытие пучка в оптических измерениях
- Разделение циклов регистрации фона и полезного сигнала
- Автоматизация лабораторных лазерных стендов
