Поставщик
|
Thorlabs |
|
Артикул
|
PDA100A2 |
|
Типы изделий
|
детекторы |
|
Рабочий спектральный диапазон, нм
|
320-1100 |
|
Материал
|
Si |
|
Особенности
|
с трансимпедансным усилителем, с большой активной областью |
|
Крепление
|
8-32, M4 |
Описание

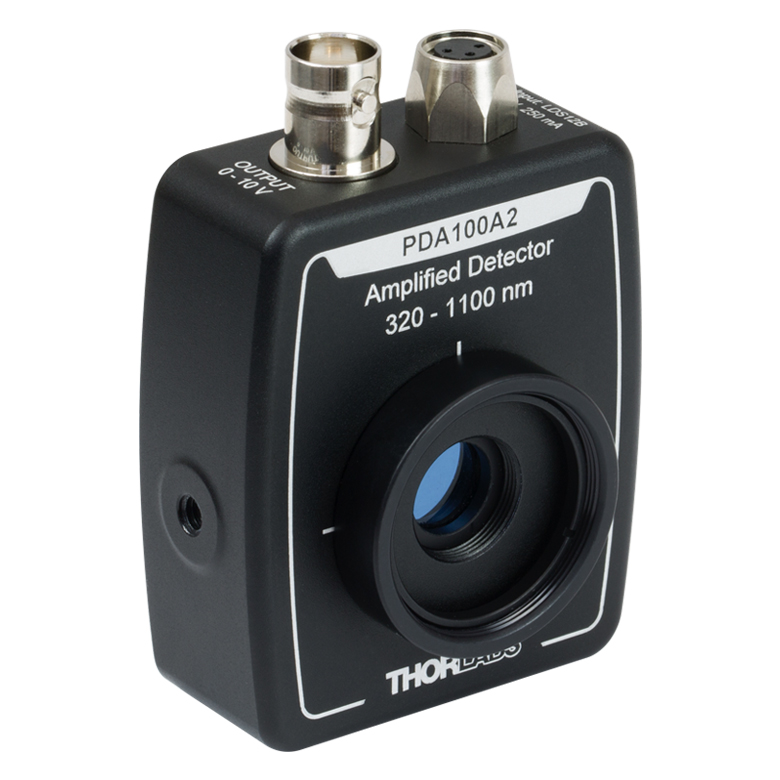

Кремниевый фотоприемник с большой активной площадью предназначен для регистрации сравнительно широких пучков и слабых сигналов. Переключаемое усиление позволяет согласовать выходной уровень с освещенностью. При повышении чувствительности меняются шумовые и временные свойства, поэтому настройку выбирают по задаче, а не только по величине напряжения.
PDA100A2 использует материал Si; рабочая область 320–1100 нм, активная площадь 75,4 мм². Максимальная малосигнальная полоса составляет 11 МГц при паспортных условиях.
Усиление PDA100A2 переключается ступенями. Указанная верхняя частота относится к наиболее быстрому режиму, а не ко всем положениям переключателя. Для слабого медленного сигнала можно выбрать другую ступень, принимая ограничение по скорости и изменение шума.
Площадь 75,4 мм² у PDA100A2 удобна для сбора света, но не отменяет важности равномерного попадания и защиты от лишнего фона. Если высокое усиление выбрано при сильной засветке, выход может насытиться. До повышения чувствительности оценивают фоновый уровень и доступный запас выходного напряжения.
Электрический выход PDA100A2 имеет связь по постоянному току.
Монтаж PDA100A2: 8-32/M4.
При измерениях с PDA100A2 оценивают темновой уровень, внешний фон и линейность отклика в рабочей области.
Если световое пятно занимает только малую часть большой площадки, перемещение источника или линзы может менять условия сбора. Поэтому при сравнении слабых образцов геометрию фиксируют до выбора окончательного усиления. Встроенная электроника дает напряжение, а не автоматически откалиброванные ватты. Для количественной фотометрии дополнительно задают длину волны, коэффициент передачи выбранной ступени и режим электрической нагрузки.
Характеристики
- Артикул: PDA100A2.
- Материал: Si; спектральная область 320–1100 нм.
- Активная площадь: 75,4 мм².
- Максимальная малосигнальная полоса: 11 МГц.
- Усиление: ступенчато переключаемое.
- Связь выхода: DC; электрическая нагрузка учитывается при измерении.
- Крепежное исполнение: 8-32/M4.
- Тип: свободнопространственный приемник со встроенным усилителем.
- Сетевое питание относится к внешнему адаптеру, не к фотодиодному входу.
Отрасли применения
- Лабораторная фотоника: преобразование света 320–1100 нм в электрический сигнал с помощью PDA100A2.
- Исследование модулированных источников: амплитудная и временная регистрация в пределах полосы 11 МГц и выбранного режима.
- Оптические стенды: мониторинг уровня и сравнительные измерения при учете спектральной чувствительности, фона и условий нагрузки.
