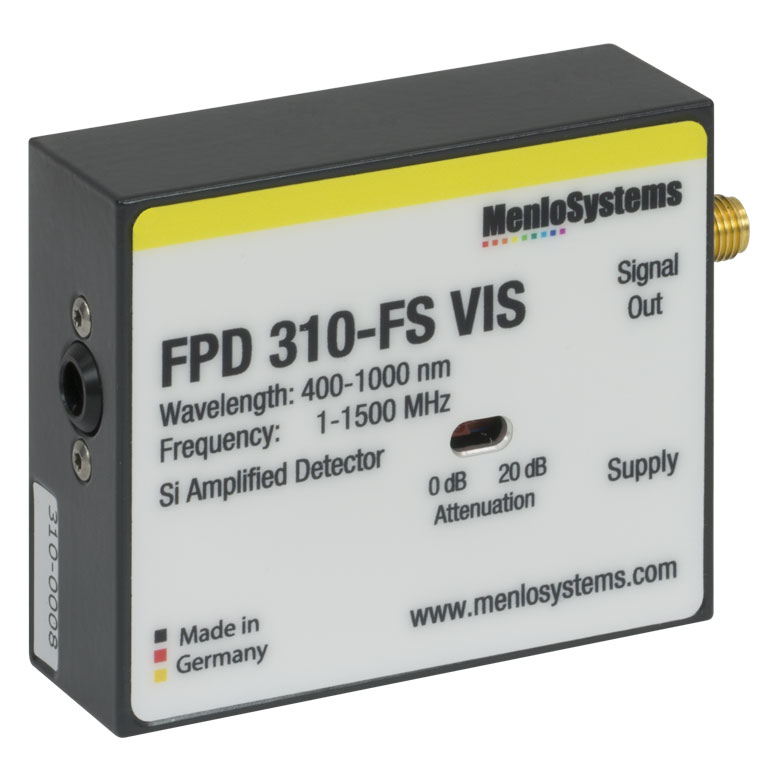

FPD310-FS-VIS - Кремниевый (Si) PIN детектор, регулируемый коэффициент усиления, высокая чувствительность, рабочий диапазон: 400 - 1000 нм, ширина полосы пропускания: 1МГц - 1.5 ГГц, 0.13 мм2, крепления: M4, источник питания, Thorlabs

Описание

Кремниевый PIN фотодетектор FPD310-FS-VIS – это высокочувствительный усиленный детектор для регистрации оптических сигналов в диапазоне 400–1000 нм. Он представляет собой компактный модуль на базе Si‑фотодиода с интегрированным малошумящим высокочастотным усилителем, рассчитанный на работу в режиме свободного пространства (free‑space input). Конструкция разработана для задач, где требуется сочетание широкой полосы пропускания до 1–1.5 ГГц и высокого коэффициента усиления при низком собственном шуме. Переключаемый коэффициент усиления позволяет адаптировать детектор под различные уровни сигнала и приложения, от регистрации слабых импульсов до анализа радиочастотной составляющей лазерного излучения.

FPD310‑FS‑VIS ориентирован на использование в видимой и ближней ИК области спектра, характерной для многих лазерных и светодиодных источников. За счёт быстрого отклика (под‑наносекундные времена нарастания) и широкой полосы он подходит для измерения формы коротких импульсов, гетеродинного детектирования биений, высокочастотной модуляции и других динамических процессов. Компактный корпус с крепёжными резьбами и стандартным выходным разъёмом SMA делает модуль удобным для интеграции в лабораторные и OEM‑системы. В комплект обычно входит низкошумящий блок питания с универсальным сетевым входом, обеспечивающий стабильное питание и минимальное влияние сетевых помех.

Характеристики

Детектор FPD310‑FS‑VIS основан на Si PIN фотодиоде с активной площадью порядка 0.13–0.25 мм², что обеспечивает баланс между чувствительностью и скоростью отклика. Рабочий спектральный диапазон 400–1000 нм покрывает большинство видимых линий и ближний ИК, типичных для твердотельных лазеров, диодных источников и светодиодов. Полоса пропускания RF‑выхода составляет примерно 1–1500 МГц, а 3‑дБ полоса – от нескольких мегагерц до около 1 ГГц, что позволяет регистрировать быстрые модуляции и импульсные сигналы. Максимальный коэффициент усиления достигает порядка 2×10⁴ В/Вт, при этом уровень собственного шума и эквивалентная мощность шума (NEP) находятся на уровне десятков пВт/√Гц, обеспечивая высокую чувствительность.

Выход детектора выполнен с импедансом 50 Ом и AC‑связью, что удобно для работы с стандартными высокочастотными трактами, осциллографами и спектроанализаторами. Питание осуществляется от внешнего блока +12 В, ток потребления около 100 мА. Корпус компактного размера (порядка 60 x 50 x 20 мм) с резьбовыми отверстиями M4 позволяет легко крепить детектор на оптических платформах и в стойках. Для защиты от перегрузки предусмотрены ограничения по уровню входной оптической мощности (сотни микроватт для непрерывного режима) и порог повреждения порядка нескольких милливатт. Такие параметры делают прибор подходящим для работы с малой и средней мощностью лазерного излучения.

Отрасли применения

FPD310‑FS‑VIS используется в исследованиях лазерных источников, где требуется анализ формы импульсов, радиочастотного спектра и шума. Он подходит для гетеродинных экспериментов и измерения биений между двух лазеров, а также для регистрации высокочастотных модуляций в системах связи и метрологии. Благодаря высокой чувствительности детектор применяется в задачах регистрации слабого излучения, в том числе при работе с оптическими комбайнерами, стабилизаторами частоты и системами синхронизации.

В прикладной фотонике FPD310‑FS‑VIS востребован в тестовых стендах производителей лазерной техники и в лабораториях по разработке оптоэлектронных устройств. Он используется в установках для диагностики лазерных систем, при отладке источников с модуляцией интенсивности и частоты, а также в измерительных комплексах для контроля параметров оптических сигналов. Компактность и стандартные интерфейсы делают его удобным компонентом для встроенных решений и OEM‑применений, где требуется надёжный быстрый фотодетектор с регулируемым усилением.
