Описание

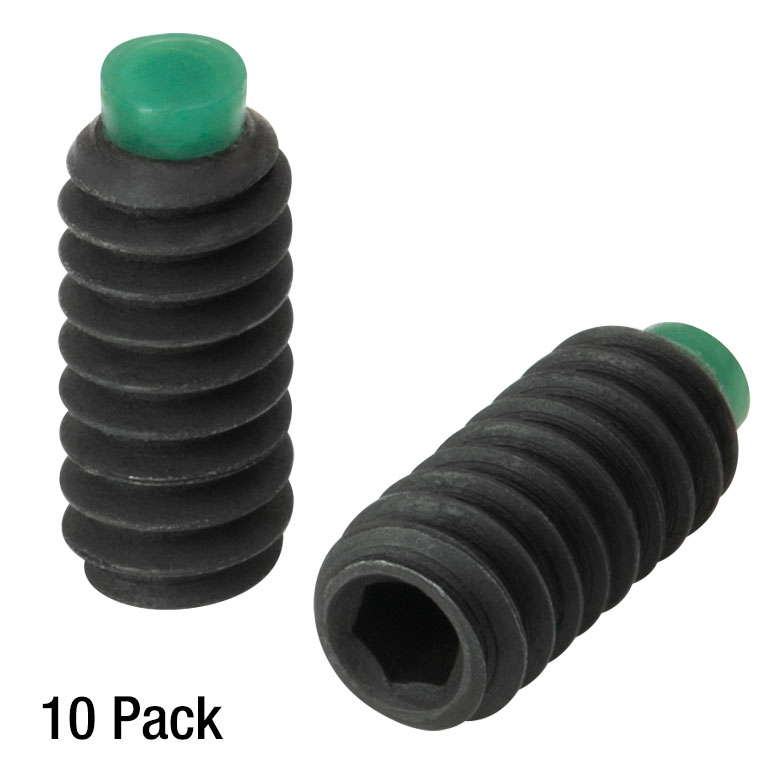

SS4N025 представляет собой крепёжный винт с резьбой 4-40 и длиной 1/4", предназначенный для резьбового соединения элементов оптомеханической сборки. Материал исполнения: легированная сталь. В наборе 10 шт.; количество удобно учитывать при подготовке серии одинаковых узлов.
Особенность данной модификации — нейлоновая вставка в резьбовой части. При ввинчивании полимерный участок создаёт дополнительное трение, помогая удерживать установленное положение при вибрации и циклах регулировки. Нейлоновая вставка не означает, что соединение допускает произвольный момент затяжки: его выбирают с учётом резьбы основания и состояния вставки.
При монтаже SS4N025 учитывают состояние гнезда под инструмент, перпендикулярность сопрягаемых деталей и отсутствие загрязнения витков. Если винт размещён рядом с линзой или зеркалом, необходимо исключить касание оптической поверхности ключом и проверить, не выходит ли конец винта в световой просвет.
Резьба 4-40 задаёт совместимость с резьбовым отверстием; внешне похожие дюймовые и метрические винты не взаимозаменяемы. Для соединения с оптическим столом отдельно проверяют стандарт отверстия и минимальную толщину основания, чтобы не получить упор в дно глухого канала.
При подборе SS4N025 критична конкретная конфигурация узла: дюймовая резьба 4-40 и длина 1/4". Недопустимо заменять такой крепёж метрическим только по приблизительному совпадению диаметра. Это позволяет заранее проверить, подходит ли деталь к уже собранному оптическому тракту или её необходимо включить в проект новой механической сборки.
Практическая проверка перед установкой SS4N025 включает не только совпадение посадочных размеров, но и оценку доступа к регулировкам после монтажа. Нейлоновую вставку осматривают после повторных циклов закручивания: степень фиксации может изменяться по мере износа. В экспериментальной установке такую проверку проводят до финальной юстировки, когда демонтаж соседних элементов ещё не нарушает положение оптической оси.
Инженерный смысл размера 1/4" проявляется после суммирования толщин соединяемых деталей: винт должен обеспечить достаточное резьбовое зацепление, но не упереться в соседний механизм. Для SS4N025 не следует автоматически принимать длину за выступающую рабочую часть. После установки измеряют фактический остаток длины, который приходится на резьбу основания, и проверяют, не мешает ли он движущимся узлам.
Характеристики
- Артикул: SS4N025
- Тип: крепёжный винт
- Стандарт резьбы: 4-40
- Номинальная длина: 1/4"
- Материал: легированная сталь
- Комплект: 10 шт.
- Фиксация: резьба с нейлоновой вставкой
- Особенность: подбор глубины зацепления при монтаже
- Момент затяжки и класс прочности: не заявлены в исходной спецификации; определяются документацией соединения
Отрасли применения
- Оптические лаборатории: сборка стоек, платформ и юстировочных держателей под 4-40.
- Метрологические стенды: крепление сменных модулей с контролем глубины зацепления.
- Фотоника и лазерные системы: механическая фиксация элементов без смещения юстировочной базы.
- Сборочные участки: комплектация стандартизованного крепежа для повторяемых монтажных операций.
- Вибрационно нагруженные экспериментальные стенды: резьбовая фиксация с нейлоновой вставкой.
