Описание

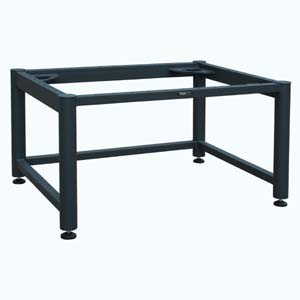

Опора SDR90120 образует несущую базу для оптической столешницы размером 900 × 1200 мм. Высота конструкции 765 мм позволяет организовать рабочее место с достаточным пространством под столом для кабелей, принадлежностей и доступа к нижним узлам закреплённой аппаратуры.
В данном исполнении отсутствуют встроенные пневматические или активные изоляторы. Столешница опирается на жёсткую раму, а вибрации пола могут передаваться экспериментальной системе. Для интерферометрии и других чувствительных измерений необходимость отдельной виброизоляции оценивают по условиям помещения.
При выборе опоры важны не только размеры верхней платформы, но и распределение нагрузки, положение центра тяжести оборудования, доступ к оптической столешнице с разных сторон и устойчивость при обслуживании.
При настройке оптической схемы полезно отдельно проверить рабочий просвет и механический контур: крепёжные детали могут не перекрывать центральную ось, но создавать помехи для расходящегося пучка или оптики с большим диаметром.
При повторной установке компонента следует зафиксировать исходную координату и ориентацию, чтобы отличить изменения самого прибора от изменений геометрии эксперимента. Такая проверка особенно полезна при последовательном сравнении разных образцов.
Для оценки совместимости важно учитывать не только номинальный посадочный размер, но и соседние устройства, их крепёж, кабели и доступность регулировочных элементов после окончательной сборки.
Конструкция рассчитана именно на указанный габарит столешницы. Установку деталей других размеров следует согласовывать с крепёжной геометрией; простое совпадение площади не гарантирует совпадения монтажных отверстий.
Характеристики
- Тип: жёсткая опора для оптической столешницы
- Совместимый формат столешницы: 900 × 1200 мм (3 × 4 фута)
- Высота опоры: 765 мм (30,12 дюйма)
- Виброизоляция: не предусмотрена
- Назначение: несущая конструкция лабораторного стола
Отрасли применения
- Неподвижные оптические эксперименты с умеренными требованиями к вибрациям
- Рабочие места настройки лазеров и детекторов
- Лабораторные сборки на столешницах 900 × 1200 мм
- Инженерные стенды для сборки и обслуживания фотонной аппаратуры
