Описание

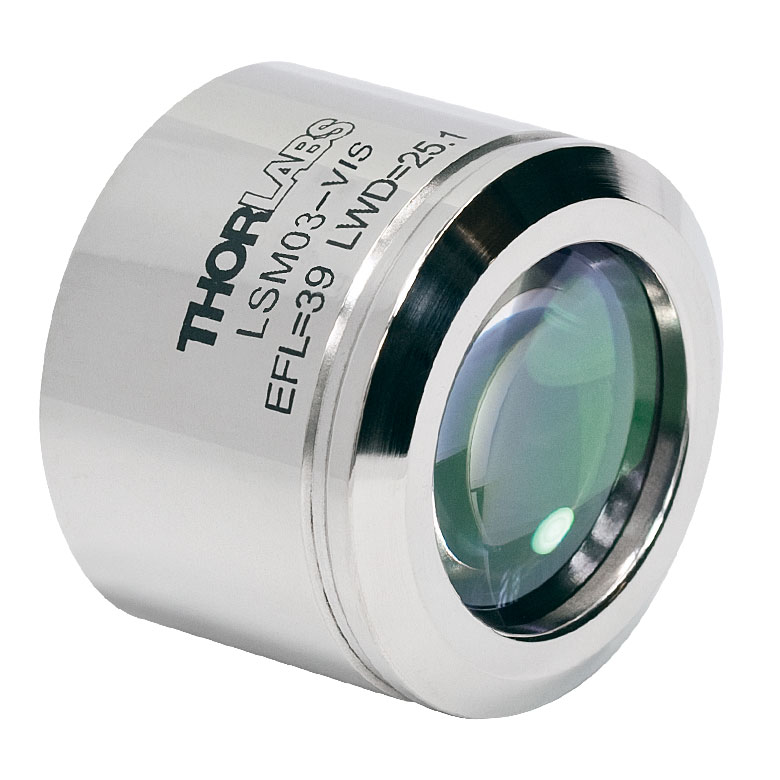

LSM03-VIS — сканирующий объектив для оптических систем, работающих в видимом диапазоне. Для описываемой конфигурации указаны расчётная длина волны 633 нм, эффективное фокусное расстояние 39 мм и увеличение 4,6X. Изделие используют в тракте с отклоняемым лучом, где требуется перемещать фокус по поверхности образца или по плоскости формирования изображения.
В отличие от инфракрасных вариантов серии, эта модель ориентирована на видимое излучение. Значение 633 нм служит рабочей расчётной точкой и не даёт оснований объявлять одинаковые характеристики во всём видимом спектре. Если установка использует несколько линий или широкополосную подсветку, спектральную пригодность, смещение фокуса и пропускание уточняют по полным графикам и документации объектива.
Сканирующая конструкция предусматривает плоское поле изображения и ограничение аберраций при отклонении пучка в пределах расчётной области. Малая F-theta-дисторсия помогает связывать положение сфокусированного пятна с углом сканирования, что имеет значение при измерениях размеров и построении растровых изображений. Реальную геометрию канала при необходимости калибруют по тестовому образцу с учётом особенностей приводов зеркал.
Эффективное фокусное расстояние 39 мм участвует в определении масштаба сканирования, но не задаёт само по себе рабочий зазор до образца или размер доступного поля. Эти параметры проверяют отдельно. При подборе источника и детектора учитывают длину волны, диаметр входящего пучка и мощностные ограничения всех элементов. Для интерференционных схем предусмотрена возможность применения отдельной дисперсионной компенсации соответствующего типа; наличие такого аксессуара не означает, что он встроен в объектив.
Характеристики
- Назначение: сканирующая оптика видимого диапазона.
- Указанная рабочая длина волны: 633 нм.
- Эффективное фокусное расстояние: 39 мм.
- Увеличение в заданной конфигурации: 4,6X.
- Характерные свойства серии: плоская плоскость изображения и низкая F-theta-дисторсия.
- Интеграция: в согласованный тракт сканирования с правильно расположенным входным зрачком.
Отрасли применения
- Видимая лазерная микроскопия: фокусировка и перемещение пятна при исследованиях на длине волны около 633 нм.
- Оптическая метрология: регистрация растровых данных и измерение подходящих тестовых структур после калибровки масштаба установки.
- Учебные и исследовательские стенды: изучение формирования сканирующего поля, геометрии растра и свойств фокусировки видимого излучения.
- Приборостроение: разработка компактных каналов наблюдения и измерительных головок с согласованной видимой оптикой и фотоприёмниками.
