Описание
Полупроводниковый усилительный элемент SAF1144H рассчитан на формирование перестраиваемого лазерного источника в области 1320 нм. Активный волновод завершён наклонной гранью, из-за чего отражённое от неё излучение значительно хуже возвращается в направляемую моду.
Снижение остаточной обратной связи помогает перенести селекцию продольных мод во внешний резонатор с дифракционной решёткой или другим частотно-селективным элементом. Внешний резонатор при этом задаёт рабочую длину волны и должен проектироваться с учётом спектра усиления самого чипа.

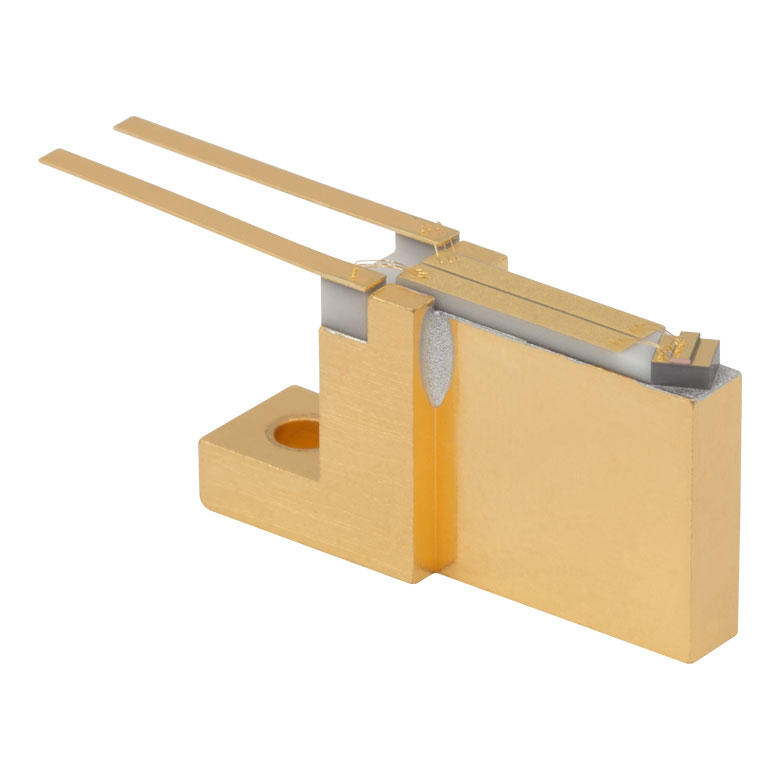

Вариант SAF1144H уже установлен на теплоотводе: это упрощает передачу тепла от активной области к охлаждающему узлу, но не заменяет регулирование температуры.
Указанная длина волны 1320 нм характеризует область усиления, а не гарантирует работу без внешнего резонатора строго на одном фиксированном значении. Реальный диапазон перестройки зависит от схемы, температуры, тока и оптических потерь.
При монтаже усилительных элементов особенно важно избегать электростатических разрядов, локального перегрева и попадания отражённого света обратно в волновод. Для проверки рабочего режима используют стабилизированный источник тока, температурный датчик и оптическую мощностную диагностику.
Наклон выхода пучка требует расчёта взаимного положения чипа, коллимирующей линзы и селектора длин волн. Несовпадение осей приводит к снижению обратной связи от внешнего резонатора, ухудшению порога генерации и нестабильности спектра.
Для SAF1144H следует подбирать внешние элементы по реальному спектру усиления, а не только по номинальной центральной длине волны. При составлении спецификации системы отдельно проверяют предельный ток, теплоотвод, условия крепления и возможное применение изолятора.
Характеристики
- Спектральная область / центральная длина волны: 1320 нм
- Усилительная полупроводниковая структура: грань с наклоном относительно оси волновода
- Назначение: внешний оптический резонатор с дисперсионной селекцией
- Снижение паразитной обратной связи за счёт наклонной грани и просветляющего покрытия
- Поставка: усилительный чип, установленный на теплоотводе
- Формирование оптического резонатора и внешняя коллимация выполняются отдельно
- Размеры/спектральные обозначения исходной карточки: 1320 нм
Отрасли применения
- Разработка перестраиваемых лазеров с внешним резонатором
- Оптическая спектроскопия: создание источников с управляемой длиной волны
- Научно-исследовательские установки для исследования полупроводникового усиления
- Оптоволоконная фотоника и экспериментальные линии связи в соответствующем спектральном диапазоне
