Описание

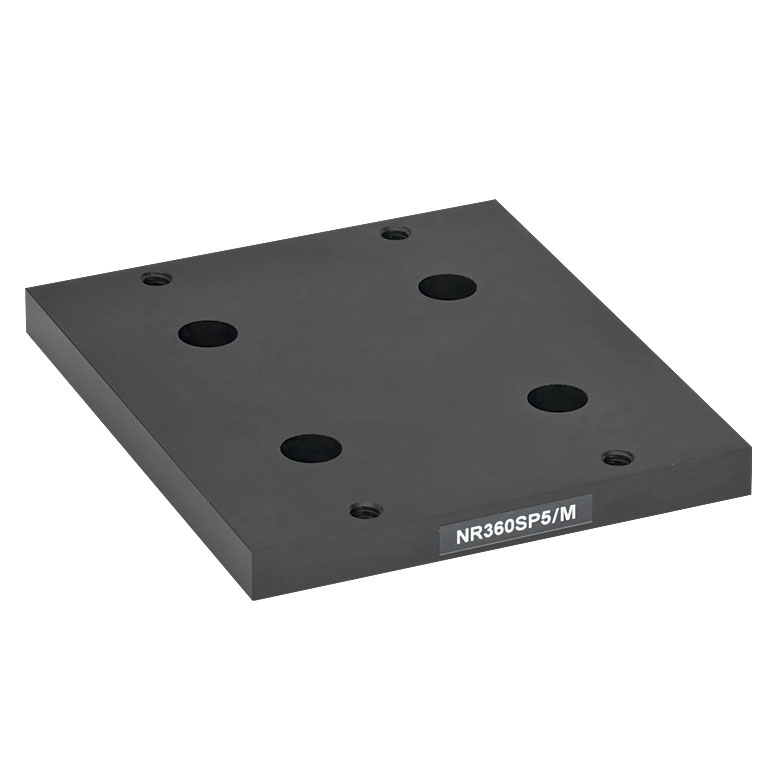

NR360SP5/M — метрический монтажный адаптер для установки поворотной платформы на линейный транслятор. Он используется при объединении вращательной и поступательной координат в одной исследовательской сборке. Пластина не является отдельной движущейся осью и не меняет электрический способ управления присоединяемыми приводами.
Каталоги подтверждают применение с прежней NR360S и более новой HDR50 при размещении на LNR50, NRT100 или NRT150. Общее обозначение LNR/NRT в кратком названии не следует трактовать как совместимость со всеми выпусками этих семейств. Рисунок креплений и сочетание конкретных модификаций проверяют по документации.
Метрическая версия использует крепеж M6. В инструкции указаны четыре винта M6 длиной 10 мм и четыре винта M6 длиной 35 мм, которые не входят в поставку адаптера. Такая информация важна для комплектования: наличие пластины не означает, что монтаж можно завершить без отдельно подобранного крепежа.
Сначала организуют надежное соединение с линейной платформой, затем закрепляют вращательный узел по рекомендованной последовательности. Винты должны иметь достаточное зацепление, но не упираться в скрытые части механизма. Сопрягаемые поверхности очищают и не используют сильную затяжку как способ исправить заметную непараллельность.
Нижний транслятор воспринимает массу ротатора и всего установленного оборудования. Поэтому паспортная нагрузка верхней платформы не определяет допустимую массу составной системы. Дополнительно оценивают центр тяжести, высоту и влияние ускорений при линейном перемещении.
После сборки проверяют свободное вращение, траекторию кабелей и отсутствие столкновений в крайних положениях. Для точного сопряжения осей полезно подтвердить реальную геометрию измерением. Адаптер обеспечивает монтаж, но не гарантирует совпадение центра вращения с нужной точкой образца без настройки остального оборудования.
Характеристики
- Артикул: NR360SP5/M.
- Тип: пассивная монтажная принадлежность для поворотной платформы.
- Назначение: установка NR360S/HDR50 на LNR50, NRT100 или NRT150.
- Исполнение: метрическое, крепеж M6.
- Требуемые винты: четыре M6 × 10 мм и четыре M6 × 35 мм.
- Монтажные винты не включены по каталогу.
- Приводы, контроллеры и параметры точности относятся к основной механике.
Отрасли применения
- Лабораторная оптомеханика: применение NR360SP5/M для составной линейно-поворотной компоновки.
- Исследовательские стенды: согласование механических интерфейсов при проверке ревизий, высоты и крепежа.
- Обслуживание оборудования: сохранение штатной монтажной функции NR360SP5/M без приписывания адаптеру собственной точности позиционирования.
