Описание

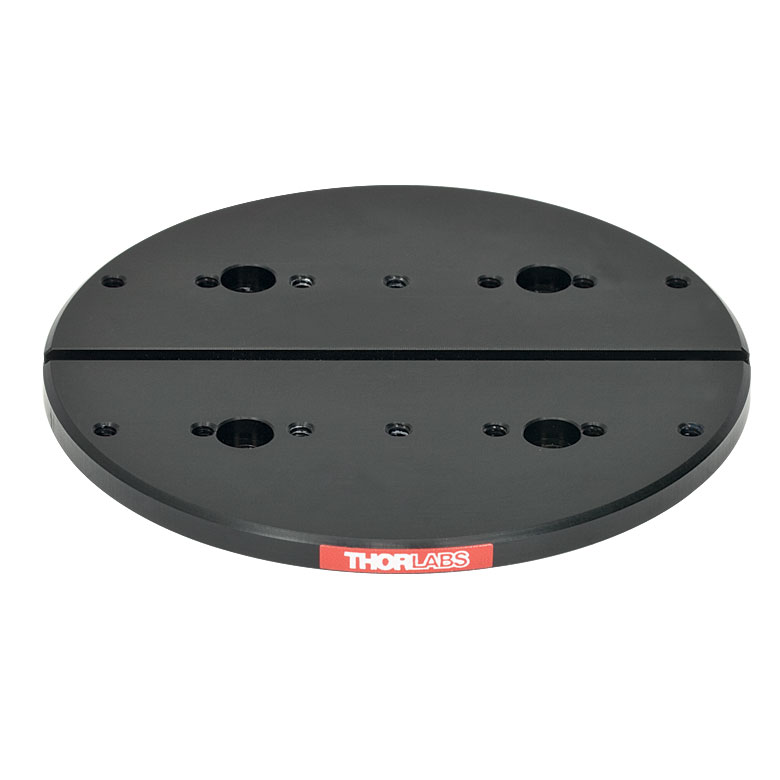

NR360SP4/M — метрическая верхняя адаптерная площадка с направляющим пазом для размещения волоконных и иных юстировочных принадлежностей на совместимом ротаторе. Она связывает вращающуюся часть платформы с установленным держателем. Изделие задает механический интерфейс, но не выполняет самостоятельную настройку оптического волокна.
На площадке предусмотрены паз шириной 3 мм и резьбовые отверстия M3. Паз помогает ориентировать подходящие аксессуары вдоль определенного направления; он не является линейной направляющей с собственным ходом. После выбранного размещения принадлежность фиксируют и используют регулировки основного позиционера.
В старых каталогах эта пластина описана для NR360S, в более поздних — для HDR50 и DDR100. Эти ссылки относятся к заявленным совместимым механизмам, а не к любой платформе со сходным диаметром. Перед монтажом сверяют ревизию ротатора, расположение отверстий и штатный способ крепления верхней площадки.
Метрический вариант отличается от дюймовой NR360SP4, где использованы отверстия 6-32. Их нельзя считать заменой M3 на основании похожего размера винтов. Винт подбирают по фактической резьбе и глубине зацепления, чтобы не повредить площадку и не мешать вращению.
При использовании с волоконным держателем проверяют положение торца относительно оси ротатора. Сам паз не гарантирует автоматического центрирования волокна или отсутствия бокового ухода при повороте. Для чувствительного сопряжения требуется дополнительная пространственная юстировка и контроль передаваемого сигнала.
Кабель или волокно закрепляют с разгрузкой, учитывая диапазон вращения и возможность скручивания. Нагрузочные характеристики подтверждают для всей механики с реальным выносом аксессуара. Пассивной пластине не приписывают угловое разрешение, энкодер или электронную обратную связь основной платформы.
Характеристики
- Артикул: NR360SP4/M.
- Тип: пассивная монтажная принадлежность для поворотной платформы.
- Расположение: верхняя вращающаяся площадка.
- Паз: ширина 3 мм; монтажные резьбы M3.
- Заявленные платформы: NR360S в архиве, HDR50 и DDR100 в позднем каталоге.
- Исполнение: метрическое; отличается от NR360SP4 с 6-32.
- Приводы, контроллеры и параметры точности относятся к основной механике.
Отрасли применения
- Лабораторная оптомеханика: применение NR360SP4/M для закрепления совместимых волоконных аксессуаров на ротаторе.
- Исследовательские стенды: согласование механических интерфейсов при проверке ревизий, высоты и крепежа.
- Обслуживание оборудования: сохранение штатной монтажной функции NR360SP4/M без приписывания адаптеру собственной точности позиционирования.
