Описание

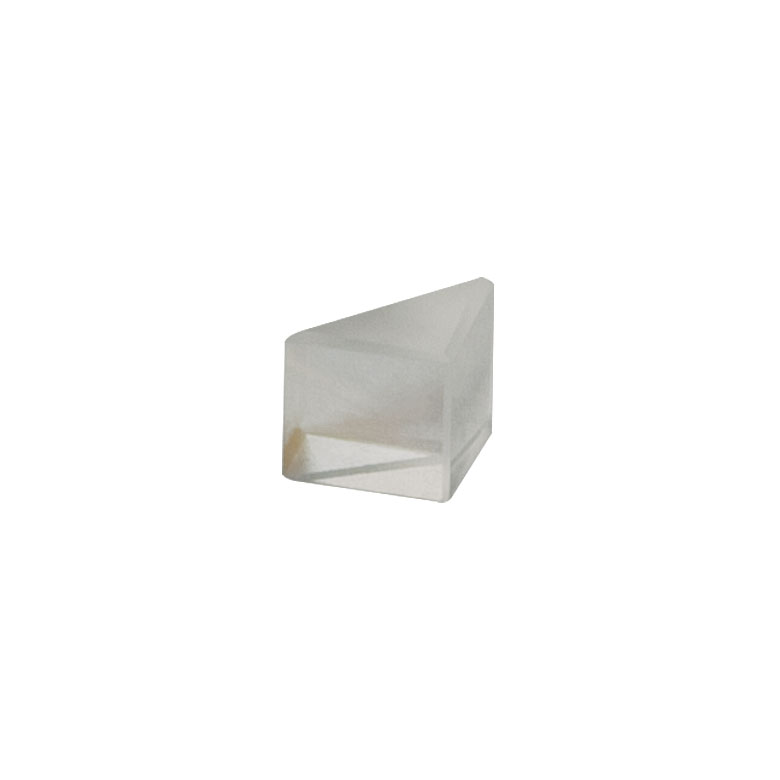

PS905 — прямая треугольная призма, N-BK7, без покрытия, сторона: 3 мм. Основное назначение изделия: прямая треугольная призма. Небольшой трёхгранный оптический элемент позволяет изменять геометрию пучка или вводить контролируемое преломление в миниатюрной экспериментальной схеме. Это помогает выбрать монтажную схему по фактической резьбе, рабочей геометрии и требуемому направлению регулировки.
Особенность PS905: Небольшой трёхгранный оптический элемент позволяет изменять геометрию пучка или вводить контролируемое преломление в миниатюрной экспериментальной схеме. Размер и наличие оптического покрытия определяют удобство в выбранном диапазоне излучения. Для призм Дове проверяют световую апертуру и размещают элементы так, чтобы входное изображение не виньетировалось; для малых призм существенна точная ориентация при приклеивании или зажиме.
При использовании PS905 необходимо учитывать следующее. Призма из оптического стекла N-BK7 работает за счёт преломления на входной и выходной гранях и, в зависимости от геометрии, полного внутреннего отражения. Ориентация граней и положение оптической оси определяют, насколько точно элемент выполняет требуемое преобразование пучка. Поверхности нужно сохранять чистыми и не допускать механического давления непосредственно на рабочую апертуру.
На этапе установки PS905 особенно важно исключить ошибки механического сопряжения. Рабочая геометрия треугольной призмы определяется углами между плоскими гранями и показателем преломления N-BK7. Элемент без покрытия обычно требует учёта отражения Френеля на каждой открытой поверхности. При установке в держатель важно сохранять световую апертуру и не создавать локального давления в точках контакта. Небольшая призма с гранью 3 мм особенно чувствительна к ошибкам механического центрирования и загрязнению.
Для эксплуатации PS905 полезны и следующие инженерные ограничения. Наличие просветляющего покрытия заметно при работе с ограниченной спектральной областью: оно уменьшает паразитные отражения на пропускающих гранях. Непокрытый элемент удобнее в эксперименте, где требуется использовать более широкий набор длин волн, но его отражательные потери необходимо рассчитывать отдельно. Монтаж в резьбовой оправе снижает риск контакта крепежа с оптикой, однако требует совместимой посадки.
Характеристики
- Материал: N-BK7
- Характерный размер: 3 мм
- Покрытие: отсутствует
- Оправа: без резьбовой оправы
- Оптический принцип: преломление на гранях призмы
- Указанные параметры относятся к конкретному исполнению, а не ко всем изделиям серии.
Отрасли применения
- Компактные спектральные и оптические демонстрации
- Оптическая юстировка экспериментальных приборов
- Построение лабораторных систем обработки изображения
При подборе PS905 важно проверить совместимость крепежа и рабочей геометрии с остальными элементами стенда. Для непокрытого исполнения коэффициент отражения на входной и выходной гранях зависит от длины волны.
