Описание

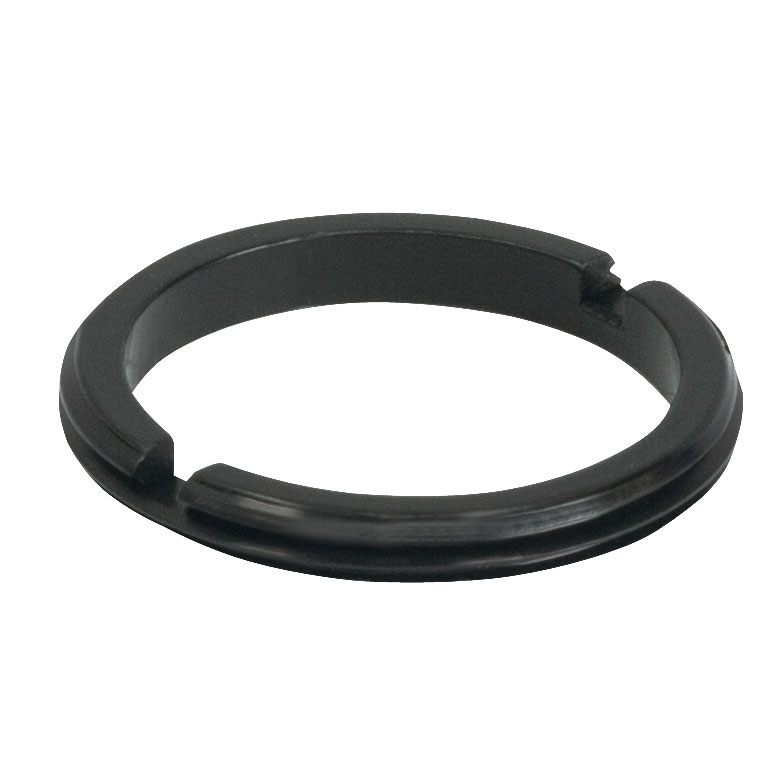

SM05RR — резьбовой фиксирующий элемент для установки оптики в совместимые тубусы и оправы. Он прижимает оптическую деталь по периферии и удерживает её в осевом положении, оставляя центральную часть светового отверстия открытой. Механизм фиксации основан на ввинчивании кольца в соответствующую внутреннюю резьбу корпуса.
В обозначении SM05 используется стандарт резьбы для компонентов с посадочным размером 1/2 дюйма. Для затяжки используют подходящие прорези или профиль инструментального захвата, если они имеются у исполнения. Кольцо не заменяет дистанционную втулку: толщину линзы, требуемый осевой зазор и число необходимых колец определяют по оптической компоновке.
Резьбовое кольцо не должно упираться в скол, фаску или выступающую часть оптического элемента. На тонких окнах и интерференционных фильтрах чрезмерное осевое усилие способно изменить форму или напряжённое состояние оптики. Сухую резьбу предварительно очищают от частиц, а инструмент вставляют в штатные пазы.
При сервисной разборке узла с SM05RR сначала снимают механическую нагрузку со стопорного кольца, затем выворачивают его подходящим инструментом. Контакт с просветлённой поверхностью линзы недопустим. Повторный монтаж проводят только после удаления пыли с резьбы и осмотра оптической кромки.
В микроскопной визуализации критичны величина рабочего отрезка, центрирование камеры и передача всего требуемого поля изображения. Если при замене оправы появляются затемнённые края кадра, необходимо проверить свободную апертуру и положение промежуточных элементов оптического тракта.
Характеристики
- Номинальный интерфейс: SM05
- Особенность: резьбовое стопорное кольцо
- Назначение: осевой прижим круглого оптического элемента
- Исходное товарное обозначение: SM05 стопорное кольцо для тубусов, для крепления линз Ø1/2"
- Монтажный интерфейс и совместимость проверяются по обозначению резьбы и ответной детали
Отрасли применения
- Фиксация линз, окон и спектральных фильтров в резьбовых тубусах
- Сборка оптических приборов с несколькими линзами на общей оси
- Сервисная замена оптики без переделки корпуса
- Создание сменных оптических кассет и экспериментальных модулей
