Описание

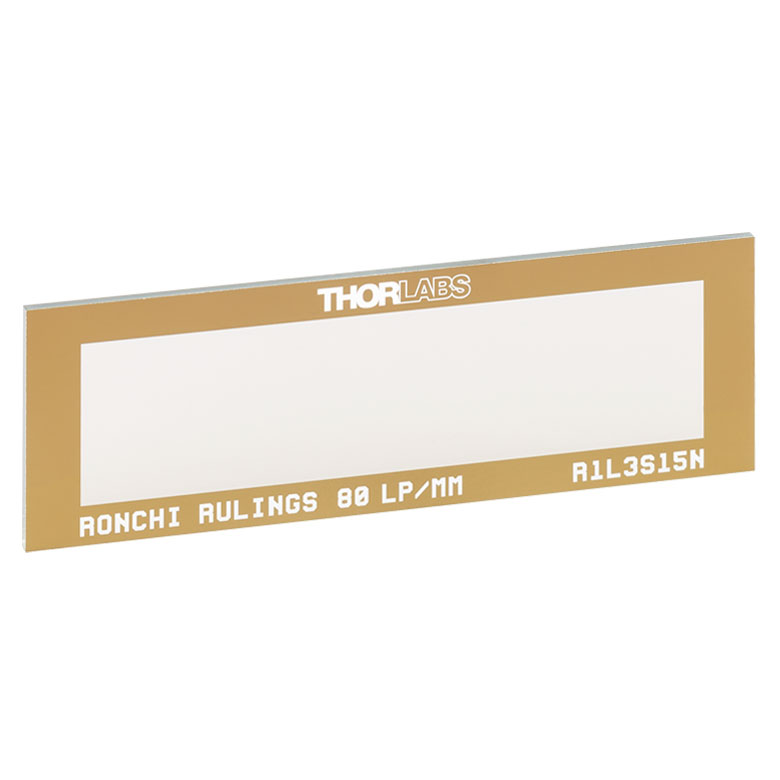

Тест‑объект R1L3S15N представляет собой решётку Рончи с пространственным периодом 80 лин/мм, выполненную в виде прямоугольной пластины размером 3" x 1" (76,2 x 25,4 мм) из содово‑известкового стекла толщиной около 1,5 мм. Рабочий рисунок создаётся осаждением низкоотражающего хрома, формирующего чередующиеся тёмные полосы и прозрачные интервалы, что даёт квадратную волновую решётку с постоянным шагом — каждый линейный период содержит одну тёмную и одну светлую линию. Чистая апертура порядка 65 x 17 мм обеспечивает достаточно большую область для оценивания разрешения, дисторсии и парафокальности объективов и оптических систем. Решётки Рончи подобного типа используются как стандартные тест‑объекты для калибровки и проверки оптического тракта: при наблюдении изображения решётки можно судить о реальном разрешении системы, о равномерности масштаба по полю, а также о наличии астигматизма и других аберраций. Пластина имеет те же габариты, что и стандартный микроскопический предметный стекло, поэтому её удобно устанавливать в держатели и механизмы, рассчитанные на форм‑фактор 3" x 1". Высокое качество хромового рисунка и стабильность геометрии делают тест‑объект пригодным для регулярного использования в лабораторных и производственных условиях.Характеристики
- Тип: решётка Рончи (Ronchi Ruling Test Target).
- Размер подложки: 3" x 1" x ~1,5 мм, содово‑известковое стекло.
- Рабочая апертура: примерно 65 x 17 мм прозрачной области.
- Разрешение: 80 линейных пар на мм (80 lp/mm).
- Рисунок: хромовое покрытие низкой отражательности, чередование тёмных полос и прозрачных интервалов.
- Назначение: оценка разрешения, дисторсии поля и парафокальности оптических систем.
Отрасли применения
- Калибровка микроскопов и объективов: проверка реального разрешения и равномерности масштаба по полю.
- Настройка систем машинного зрения: оценка резкости, дисторсии и стабильности фокусировки камер.
- Оптические лаборатории: стандартизированный тест‑объект для юстировки и контроля качества оптики.
- Учебные стенды: демонстрация принципов разрешения и влияния аберраций на изображение решётки.
