Поставщик
|
Thorlabs |
|
Артикул
|
LMM-15X-P01-160 |
|
Типы изделий
|
объективы |
|
Типы объектива
|
с отражающим покрытием |
|
Особенности объектива
|
с отражающим покрытием |
|
Отражающее покрытие
|
серебро |
|
Отражающая способность
|
96% |
|
Комплектация объектива
|
с удлинителем парфокального расстояния |
Описание

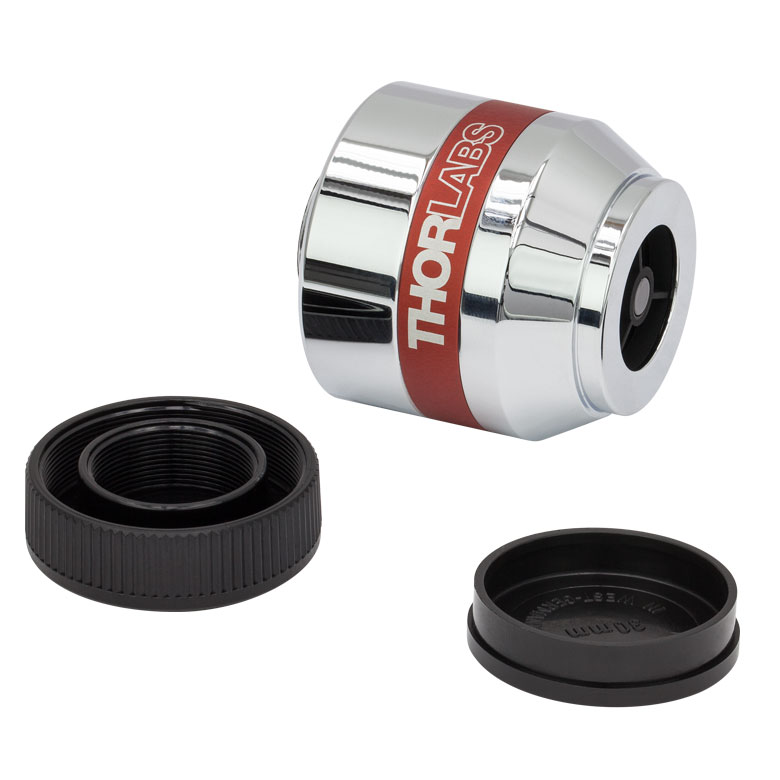

Отражающий объектив LMM-15X-P01-160 производства Thorlabs построен по зеркальной, а не линзовой, оптической схеме — свет в нём последовательно отражается от системы зеркал с серебряным покрытием вместо преломления через линзы. Такая архитектура полностью исключает хроматическую аберрацию, поскольку зеркала отражают все длины волн одинаково независимо от показателя преломления материала, что критично при работе в широком спектральном диапазоне — от видимого до среднего ИК. Кратность увеличения объектива составляет 15X, а числовая апертура 0.30 NA обеспечивает достаточно высокое пространственное разрешение при умеренной глубине резкости. Серебряное покрытие зеркал выбрано благодаря его высокому коэффициенту отражения в широком диапазоне длин волн, включая видимый и ближний-средний ИК участки спектра. Заднее фокусное расстояние 160 мм соответствует стандартной механической и оптической схеме объективов Thorlabs и Nikon, что упрощает интеграцию объектива в существующие микроскопные тубусы и оптические платформы.
Характеристики
- Тип: отражающий (зеркальный) объектив, ахроматический по построению
- Кратность увеличения: 15X
- Числовая апертура: 0.30 NA
- Покрытие зеркал: серебряное отражающее
- Заднее фокусное расстояние: 160 мм
- Производитель: Thorlabs
- Артикул: LMM-15X-P01-160
Отрасли применения
Отражающие объективы такого класса незаменимы в спектроскопии, ИК-микроскопии, лазерной обработке материалов и научных исследованиях, где рабочий диапазон выходит далеко за пределы видимого света и требуется отсутствие хроматических искажений. Их применяют в системах контроля полупроводниковых пластин, in-situ диагностике лазерных процессов, а также в исследовательских комплексах для микроспектроскопии материалов, включая полимеры, биологические образцы и наноструктуры, где важна одинаковая фокусировка на разных длинах волн.
Отражающие объективы для микроскопов от компании Thorlabs состоят из отражающих поверхностей, которые фокусируют свет без внесения хроматических аберраций. Разработанные на основе схемы Шварцшильда, эти объективы позволяют скомпенсировать сферические аберрации третьего порядка, комы, астигматизм и обладают незначительными аберрациями более высокого порядка, что обеспечивает расходимость излучения, близкую к дифракционному пределу. Благодаря этому представленные объективы отлично подходят для приложений, где требуется длинное рабочее расстояние.
Линзы объективов оптимизированы для работы в широком спектральном диапазоне. Объективы доступны для заказа с различными отражающими покрытиями: алюминиевым (отражающая способность >80% в диапазоне от 200 нм до 20 мкм) или серебряным (отражающая способность >96% в диапазоне от 450 нм до 20 мкм). Следует отметить, что значения отражающей способности указаны для 1 поверхности, тогда как свет на выходе отражается от двух поверхностей с покрытием. Увеличение объективов составляет: 15X с числовой апертурой 0.30 или 40X с числовой апертурой 0.50.
Объективы совместимы с большинством микроскопов крупных производителей, так как обладают резьбой RMS (0.800"-36). Объективы с бесконечным задним фокусным расстоянием отлично подходят для оптических систем, скорректированных на бесконечность, при использовании их в комбинации с тубусной линзой. Объективы с задним фокусным расстоянием 160 мм идеальны для систем визуализации, в которых не желательно использование преломляющих оптических элементов.
Объективы LMM-40X-UVV-160 и LMM-40X-P01-160 поставляются в комплекте с удлинителем парфокального расстояния PL15RMS. Кроме того, дополнительно компания Thorlabs предлагает широкий выбор резьбовых адаптеров.
Особенности:
- Увеличение: 15X, 40X;
- Числовая апертура: 0.30, 0.50;
- Объективы Шварцвальда;
- Формирование изображения без внесения хроматических аберраций;
- Отражающее покрытие: серебряное, алюминиевое;
- Резьба: RMS (0.800"-36).
