Описание

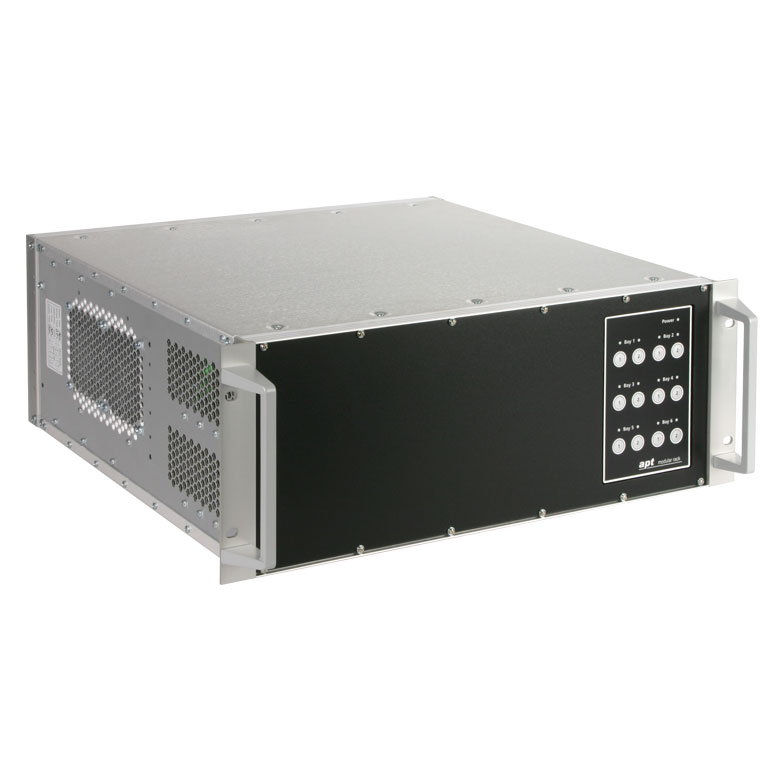

MMR601 — модульная аппаратная основа для построения многоканальной системы управления позиционированием. Каркас предназначен для установки совместимых контроллерных модулей разных типов в единую архитектуру с общим питанием и USB-связью. Он удобен для многоосных исследовательских стендов, где требуется объединить несколько технологий движения без набора независимых настольных блоков.
Исполнение MMR601 поставляется без защитного внешнего корпуса и предназначено для встраивания в пользовательскую конструкцию. Оно рассчитано на формат 19-дюймовой системы высотой 4U; наличие этих размеров не означает, что открытое шасси можно эксплуатировать без соблюдения требований к защите и охлаждению. Корпусное исполнение семейства имеет отдельное обозначение MMR602.
Архитектура содержит шесть позиций для модулей и допускает до 12 каналов при использовании подходящих двухканальных блоков. Число каналов не является числом уже встроенных силовых драйверов: реальная конфигурация определяется установленными модулями. Для шаговых, бесщеточных, пьезоэлектрических и NanoTrak-задач подбирают поддерживаемую электронику нужного типа.
Общий источник питания и USB-интерфейс упрощают интеграцию в компьютерно управляемый стенд. Программная среда APT предназначена для настройки и управления совместимыми устройствами; поддерживаемую операционную систему и версию программного обеспечения проверяют для фактического комплекта. Нельзя автоматически обещать совместимость старой архитектуры со всеми современными драйверами и интерфейсами.
При встраивании учитывают электрическую безопасность, защитное заземление, отвод тепла и свободное пространство вокруг модулей. Монтаж и подключение выполняет подготовленный специалист в соответствии с руководством. Открытый каркас не следует воспринимать как безопасный законченный пользовательский прибор только потому, что он имеет сетевой источник и управляющее ПО.
Состав системы согласуют с количеством осей, типами актуаторов, потреблением модулей и необходимой обратной связью. Программное управление не компенсирует несовместимую распиновку, неправильный предел тока или неподходящий датчик положения. Для законченного стенда отдельно проверяют ограничения хода, аварийную остановку и поведение приводов при потере связи.
Характеристики
- Артикул: MMR601.
- Тип: модульный каркас системы APT без внешнего защитного корпуса.
- Форм-фактор: 19″, высота 4U.
- Число модульных позиций: шесть.
- Максимум каналов при двухканальных модулях: 12.
- Архитектура: общее питание и USB-коммуникация.
- Управляющая среда: APT, с проверкой версии и совместимости.
- Контроллерные модули выбираются по требуемым приводам; не считаются установленными по умолчанию.
- Внешний корпус и меры защиты обеспечиваются интегратором.
Отрасли применения
- Автоматизация оптических лабораторий: объединение нескольких осей и технологий позиционирования в одной модульной системе.
- OEM-приборостроение: интеграция открытого контроллерного каркаса в собственную защищенную конструкцию.
- Исследовательские стенды: совместное управление перемещением и оптической автоподстройкой при установке соответствующих APT-модулей.
