Описание

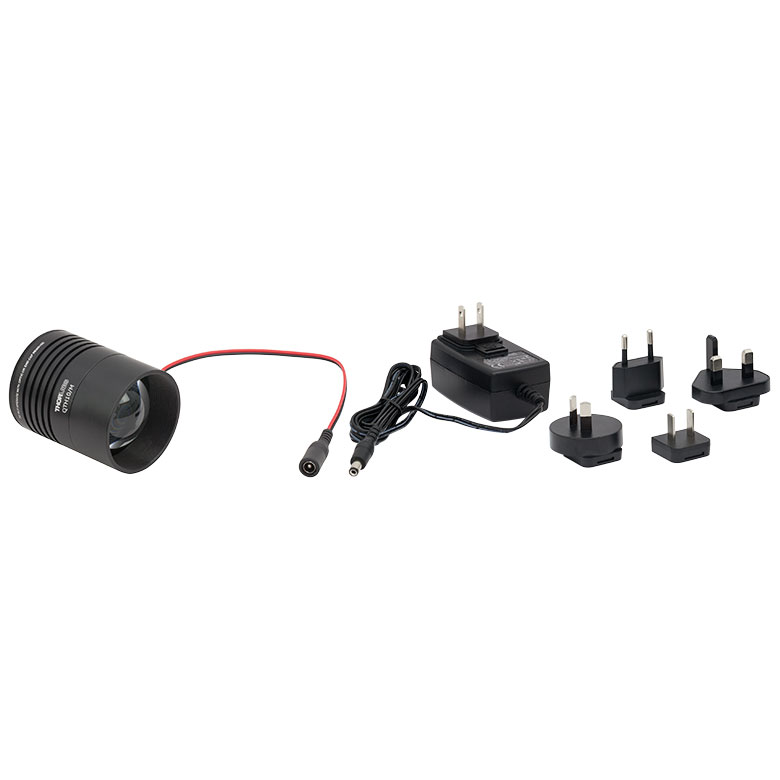

QTH10/M представляет собой лабораторный осветитель с кварцевой вольфрамовой галогенной лампой и вариантом крепления резьбовое крепление M4. Нить накаливания создаёт широкополосное оптическое излучение, пригодное для освещения образцов и формирования эталонного рабочего пучка через коллекторную оптику. В отличие от светодиодного источника, распределение света здесь формируется температурой нити, а не спектральной полосой полупроводникового перехода.
Механическое исполнение QTH10/M рассчитано на монтаж в оптической установке с соответствующим стандартом резьбы. Выбор между 8-32 и M4 влияет на крепёжный винт и держатель, но не должен трактоваться как различие в физическом принципе излучения. После установки важно разместить светящуюся область нити относительно входной апертуры коллиматора либо щели монохроматора.
Для серии QTH10 указан оптический диапазон порядка 400–2200 нм, типовая световая мощность 50 мВт при соответствующих условиях измерения и электрическая мощность лампы 10 Вт. Эти сведения характеризуют серию и не означают равномерной спектральной плотности мощности в каждом нанометре. При обработке спектров учитывают чувствительность датчика и пропускание промежуточных оптических элементов.
При работе QTH10/M необходимо отводить тепло и исключить касание колбы или корпуса до охлаждения. Электропитание должно соответствовать рабочему режиму конкретного узла; по одному названию не следует назначать напряжение или ток. Для измерительной подсветки полезно предварительно прогреть лампу до стабилизации яркости, а затем регистрировать тёмный и опорный сигналы.
Кварцевый материал колбы позволяет использовать широкую спектральную область, однако кварцевое окно не устраняет опасность ожогов и яркого излучения. В оптических системах высокой чувствительности применяют диафрагмы, фильтры и экраны, чтобы убрать паразитную засветку. Лампа QTH10B является указанным сменным элементом для семейства.
Для позиции QTH10/M обязательной проверкой при приёмке служит соответствие маркировки и монтажного интерфейса заявленной конфигурации. После монтажа осветителя регистрируют реальное спектральное распределение на выходе оптической схемы, поскольку отдельная лампа и собранный коллиматор дают разные измеряемые величины.
Характеристики
- Артикул: QTH10/M
- Наименование: Кварцевая вольфрамовая галогенная лампа со встроенным узлом крепления
- Монтажный интерфейс: резьбовое крепление M4
- Тип источника: кварцевая вольфрамовая галогенная лампа
- Спектральный диапазон серии: приблизительно 400–2200 нм
- Электрическая мощность лампы серии: 10 Вт
- Сменная лампа: QTH10B
Отрасли применения
- Широкополосная подсветка микроскопических образцов; для QTH10/M необходимо соблюдать приведённые ограничения по монтажу и режиму работы.
- Проверка спектрального отклика оптических приёмников и фильтров; для QTH10/M необходимо соблюдать приведённые ограничения по монтажу и режиму работы.
- Осветительный тракт спектрометра с коллиматором и диафрагмами; для QTH10/M необходимо соблюдать приведённые ограничения по монтажу и режиму работы.
