Описание

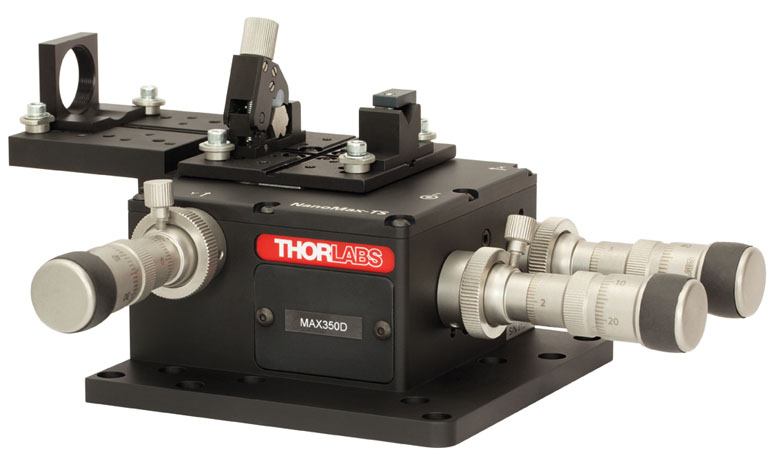

MAX350D/M — метрическая система для ввода свободнопространственного излучения в одномодовое волокно без коннектора на удерживаемом конце. Она объединяет трехосевую флексурную платформу и набор оптомеханических принадлежностей для установки волокна и объектива. Конструкция рассчитана на ручное совмещение торца с фокусом по измеряемому выходному сигналу, а не на готовое автоматическое сопряжение любого источника с любым волокном.
Основой служит MAX313D/M с дифференциальными приводами без встроенных пьезоактуаторов. По X, Y и Z доступен основной ход 4 мм, дифференциальный диапазон составляет 300 мкм. Грубая и тонкая подачи равны 500 и 50 мкм за оборот соответственно. Параметры отдельных приводов не следует смешивать с ограниченным ходом флексурной платформы.
Перестраиваемый держатель HFF001 с V-образными канавками подходит для механического удержания диаметров от 125 мкм до 2,66 мм. Это диапазон наружного размера удерживаемой части, а не диапазон диаметров одномодовой сердцевины. Система допускает работу с оголенным, линзованным или помещенным во втулку волокном, если его геометрия соответствует выбранной канавке и способу прижима.
В набор входят кронштейн AMA009, RMS-держатель микроскопического объектива HCS013 и разгрузочный зажим HFS001. Объектив не входит в стандартное описание комплекта и подбирается отдельно под длину волны, размер падающего пучка, рабочее расстояние и модовое поле волокна. Отсутствие коннектора на входном конце не означает, что покрытие нужно удалить по всей длине кабеля.
Номинальная высота площадки составляет 62,5 мм, оптической оси системы — 75 мм. Каталожная максимальная нагрузка равна 1 кг, рекомендуемая для комплектной системы — менее 0,7 кг. Для эффективного ввода необходимо согласовать положение перетяжки, направление оси и размер поля с модой волокна; геометрическое попадание света на сердцевину еще не гарантирует высокого сопряжения.
Перед настройкой проверяют качество торца и чистоту оптики, затем разгружают волокно так, чтобы его изгиб не смещал держатель. При смене волокна совмещение выполняют заново по сигналу приемника. Система не содержит лазерного источника, измерителя мощности или встроенного алгоритма слежения; эти части добавляют в зависимости от экспериментальной задачи.
Характеристики
- Артикул: MAX350D/M; метрическое исполнение.
- Назначение: ввод в одномодовое волокно без коннектора на рабочем конце.
- База: MAX313D/M, три линейные координаты, дифференциальные приводы.
- Ход: 4 мм по X, Y, Z; тонкий диапазон 300 мкм.
- Подачи ручной регулировки: 500 / 50 мкм за оборот.
- Волоконный держатель: HFF001, диапазон удерживаемых диаметров 125 мкм – 2,66 мм.
- Принадлежности: AMA009, HCS013, HFS001; объектив подбирается отдельно.
- Встроенные пьезоактуаторы: отсутствуют.
- Высоты: площадка 62,5 мм; номинальная оптическая ось 75 мм.
- Нагрузка: максимум 1 кг; рекомендовано менее 0,7 кг.
Отрасли применения
- Лабораторная волоконная оптика: ручной ввод лазерного пучка в одномодовое волокно с контролем передаваемой мощности и индивидуальным выбором фокусирующего объектива.
- Разработка оптических приборов: испытание оголенных, линзованных и размещенных во втулке волокон в пределах механической совместимости V-образного держателя.
- Исследование сопряжения: оценка зависимости передаваемого сигнала от положения торца, качества скола и согласования модового поля на базе MAX350D/M.
