Описание

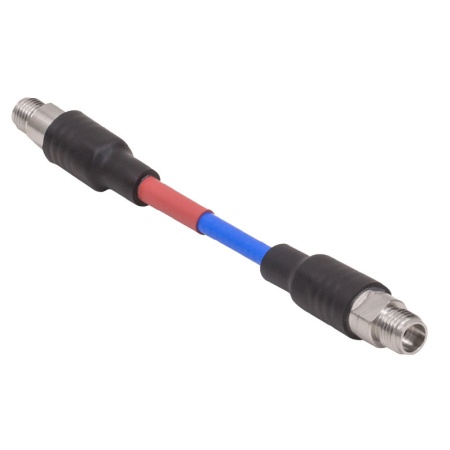

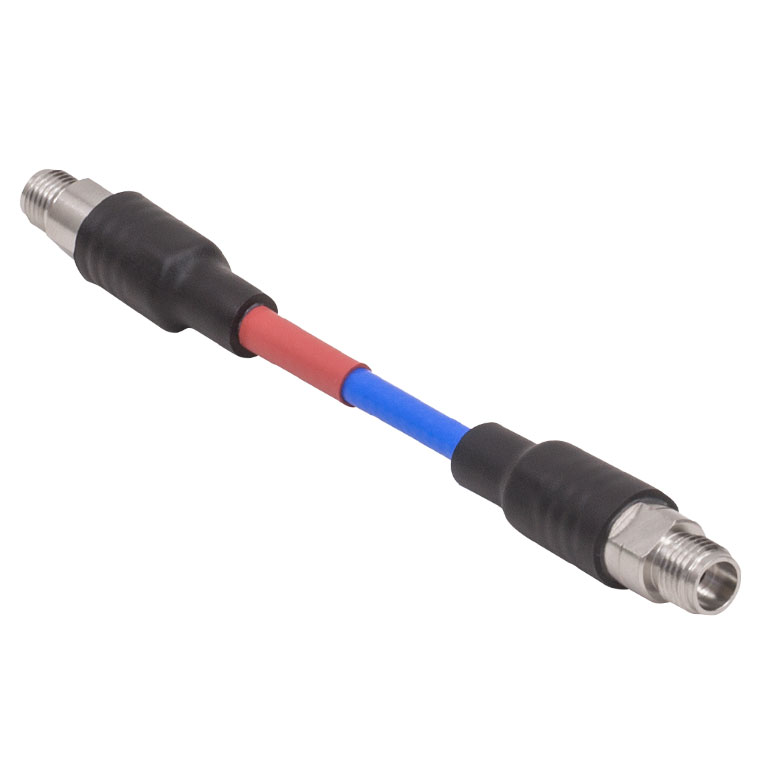

TFKF4 — это сверхвысокочастотный (СВЧ) коаксиальный кабель с гнездовыми разъёмами двух разных типоразмеров — 2.4 мм и 2.92 мм — на противоположных концах, общей длиной 4 дюйма (102 мм), производства Thorlabs. Кабель предназначен для передачи высокочастотных электрических сигналов в измерительных и телекоммуникационных схемах, где требуется соединение приборов или компонентов с различным типом СВЧ-разъёма без применения дополнительных переходников. Наличие разноразмерных гнездовых разъёмов на концах кабеля делает его удобным переходным соединительным элементом между устройствами разных стандартов СВЧ-соединений.
Разъём типоразмера 2.4 мм относится к прецизионным СВЧ-соединителям, обеспечивающим стабильную передачу сигнала на частотах до 50 ГГц и выше, тогда как разъём 2.92 мм (также известный как K-разъём) сохраняет механическую совместимость с более распространённым стандартом SMA при увеличенном частотном диапазоне работы до 40 ГГц. Такое сочетание разъёмов на одном кабеле обеспечивает гибкость при интеграции высокочастотного электрооптического оборудования, использующего разные стандарты СВЧ-разъёмов на входных и выходных портах.
Короткая длина кабеля 4 дюйма минимизирует потери сигнала и паразитные отражения в СВЧ-тракте, что особенно важно на высоких частотах, где даже небольшая длина кабеля вносит заметное затухание и дисперсию сигнала. Такие кабели типично применяются для соединения драйверов электрооптических модуляторов, генераторов СВЧ-сигналов и других компонентов высокоскоростных оптических телекоммуникационных систем, где критична целостность передаваемого высокочастотного электрического сигнала на коротких дистанциях внутри измерительной установки.
Характеристики
Разъёмы: гнездовой 2.4 мм и гнездовой 2.92 мм (K-разъём) на противоположных концах. Длина кабеля: 4" (102 мм). Тип: коаксиальный СВЧ-кабель. Назначение: соединение высокочастотных компонентов с разными стандартами СВЧ-разъёмов. Частотный диапазон: до 40-50 ГГц (в зависимости от типа разъёма).
Отрасли применения
Кабель TFKF4 применяется при соединении высокочастотных компонентов в измерительных и телекоммуникационных установках, использующих разные стандарты СВЧ-разъёмов. Он используется в фотонных лабораториях при построении систем управления электрооптическими модуляторами и высокоскоростными оптическими передатчиками. Также кабель находит применение в СВЧ-измерительной технике и научных исследованиях, требующих передачи сигналов на частотах до десятков гигагерц.
