Описание

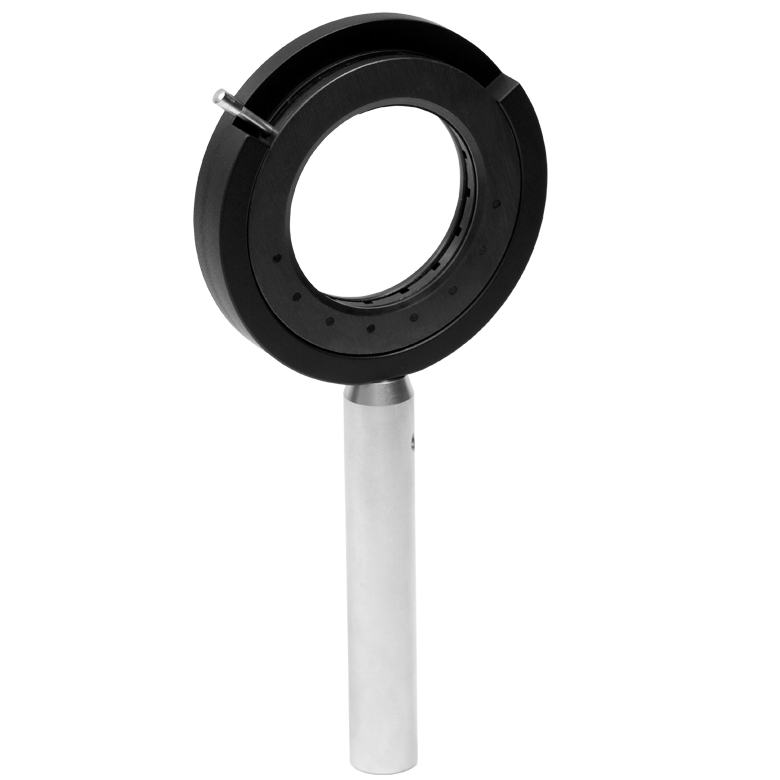

ID37Z/M — это ирисовая диафрагма с плавно регулируемой апертурой от 0 до 37.0 мм, установленная на стержне TR75/M, производства Thorlabs, предназначенная для точного управления диаметром и формой светового пучка в оптических установках. Ирисовая диафрагма построена по классическому многолепестковому принципу, при котором вращение внешнего управляющего кольца синхронно перемещает набор тонких металлических лепестков, формирующих практически круглое центральное отверстие переменного диаметра. Такая конструкция обеспечивает плавную и повторяемую регулировку размера апертуры без необходимости замены сменных диафрагм фиксированного диаметра.
Диафрагма закреплена на прецизионном стержне TR75/M длиной 75 мм и диаметром 12.7 мм, что позволяет устанавливать её на стандартные держатели для стержней данного диаметра, широко распространённые в оптомеханике Thorlabs, и точно позиционировать высоту диафрагмы относительно оптической оси установки. Максимальная апертура 37.0 мм относится к типоразмеру диафрагм повышенного диаметра, что делает данную модель пригодной для работы с расширенными пучками лазерного или коллимированного излучения, превышающими типичный диаметр 1-2 дюйма стандартной лабораторной оптики.
Ирисовые диафрагмы данного типа применяются для точной пространственной фильтрации пучка, ограничения апертуры оптической системы для контроля глубины резкости и дифракционных эффектов, а также для быстрой юстировки оптического тракта по критерию центровки пучка. Возможность плавной регулировки от полностью открытого до полностью закрытого состояния делает диафрагму универсальным инструментом при настройке и характеризации оптических систем в исследовательских и производственных лабораториях. Крепление на метрический стержень TR75/M обеспечивает совместимость с широким набором держателей и постов метрической линейки оптомеханики Thorlabs.
Характеристики
Диапазон регулировки апертуры: 0 - 37.0 мм. Крепление: стержень TR75/M (Ø12.7 мм, длина 75 мм). Тип: многолепестковая ирисовая диафрагма с плавной регулировкой. Материал: металлические лепестки, анодированный алюминиевый корпус. Система измерения: метрическая.
Отрасли применения
Диафрагма ID37Z/M применяется для точной регулировки диаметра пучка и пространственной фильтрации излучения в лазерных и оптических установках с расширенными пучками. Она используется в фотонных лабораториях при юстировке оптических систем и контроле апертуры для управления дифракционными эффектами и глубиной резкости. Также диафрагма находит применение в оптическом приборостроении и научных исследованиях при построении систем формирования и ограничения светового пучка.
