Описание

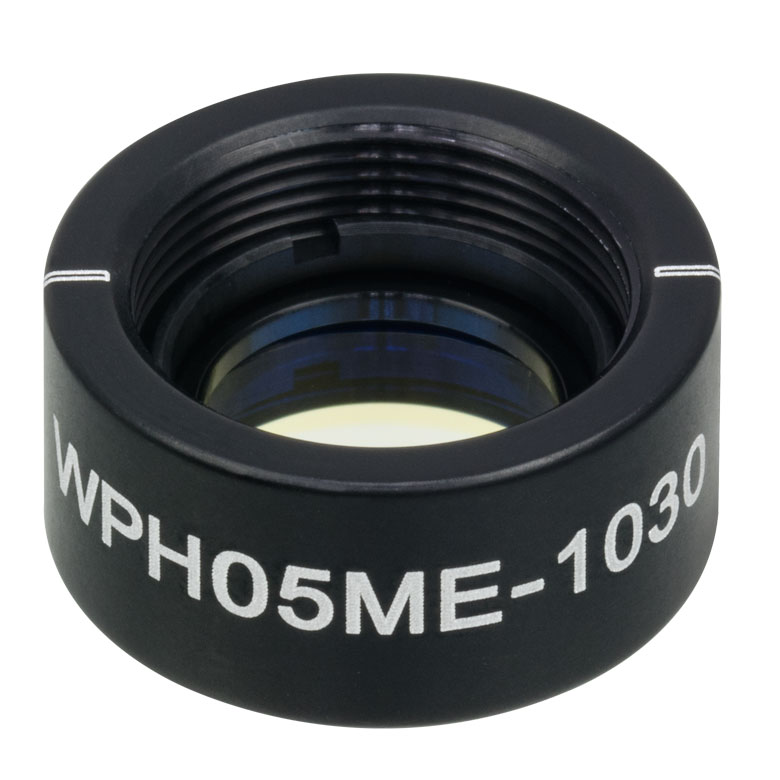

WPH05ME-1030 — полуволновая пластинка нулевого порядка из ЖК полимера в оправе, Ø1/2", рабочая длина волны: 1030 нм, резьба: SM05. При выборе этой модификации определяющими являются перечисленные ниже параметры и её конструктивный интерфейс. Описание относится к конкретному артикулу, а не ко всем изделиям данного семейства.
При контроле собранного узла измеряют изменение мощности после анализатора при повороте пластинки. Если лазер имеет существенную спектральную ширину или падает под углом, остаточная эллиптичность и отклонение фазовой задержки могут заметно влиять на результаты поляриметрии.
Волновая пластинка вводит контролируемую разность фаз между ортогональными составляющими линейной поляризации. Полуволновая пластинка позволяет менять направление линейной поляризации, а четвертьволновая переводит её в эллиптическую или круговую при соответствующем угле входной поляризации. Для этого важны расчётная длина волны и правильная ориентация осей элемента.
Пластинки на основе жидкокристаллического полимера используют анизотропию материала, то есть различие показателей преломления для взаимно перпендикулярных поляризаций. Фазовая задержка зависит от спектра и угла падения; идеальное значение на одной расчётной длине волны не гарантирует такую же работу при широкополосном освещении.
Для установки поляризационного элемента требуется обеспечить прохождение пучка через рабочую апертуру и возможность его поворота относительно оси поляризатора или анализатора. Оправленные варианты удобны при частой смене оптики, а неоправленные требуют аккуратного зажима без напряжения по краям.
Указанный для модели параметр «рабочая длина волны: 1030 нм» необходимо учитывать при согласовании с источником, приёмником и соседними оптическими элементами. Значение относится к данному изделию и не является автоматически допуском для других исполнений.
Монтажный интерфейс «резьба: SM05» необходимо согласовать с ответной деталью. Метрический и дюймовый стандарты внешне могут казаться близкими, но различаются шагом и формой соединения; принудительная установка повреждает резьбу.
Характеристики
- Артикул: WPH05ME-1030
- Тип изделия: Полуволновая пластинка нулевого порядка из ЖК полимера в оправе
- Ø1/2"
- рабочая длина волны: 1030 нм
- резьба: SM05
Отрасли применения
- Управление линейной и эллиптической поляризацией лазера
- Поляризационная микроскопия и эллипсометрия
- Настройка интерферометров и спектроскопических стендов
