Описание

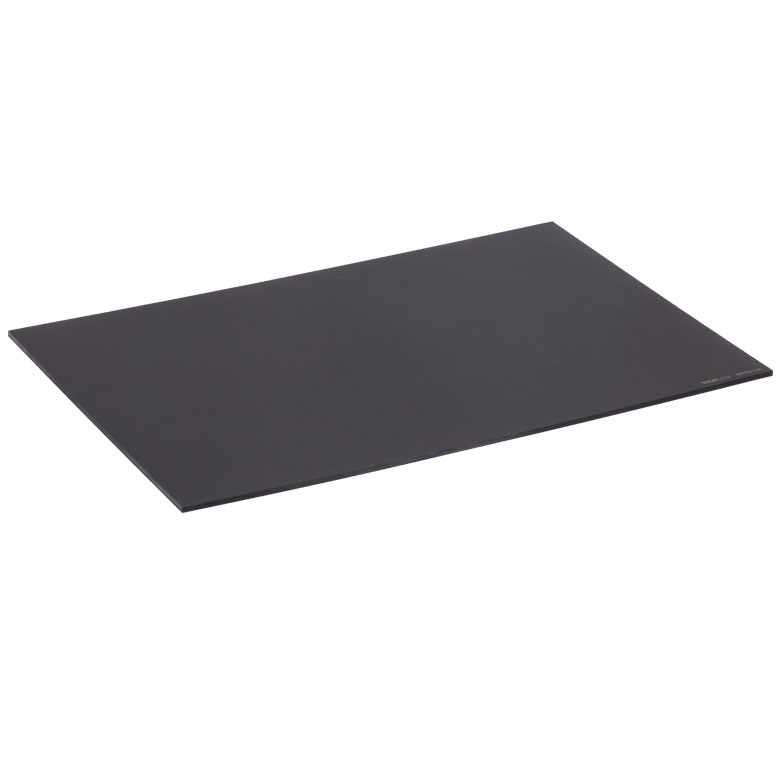

NRS913A — упругая подложка для полирования предварительно скругленных оптоволоконных феррул с PC-окончанием. Она поддерживает абразивную пленку и помогает сохранить радиус контактной поверхности в процессе обработки. Это не самостоятельный абразивный лист: зернистость и фактическое снятие материала задаются отдельной полировальной пленкой.
Размер подложки составляет 8,75 × 13 дюймов, приблизительно 222,25 × 330,2 мм. В семействе комплектов могут применяться половинные фрагменты размером 8,75 × 6,5 дюйма, но эти размеры не следует переносить на полный артикул NRS913A. При подборе учитывают площадь опорной стеклянной пластины и способ укладки пленки.
Материал представляет собой сплошной силиконовый эластомер с указанной твердостью 50 Durometer. В доступной карточке шкала твердости не уточнена, поэтому число не переименовано в другую единицу без подтверждения. Твердость основы влияет на деформацию абразивного слоя и геометрию полируемого торца.
В типовой процедуре подложку очищают и укладывают на стеклянную плиту CTG913, затем используют соответствующую пленку и полировальный держатель. Для предварительно радиусных PC-коннекторов упругая поддержка необходима для сохранения сферической формы. Плоская жесткая опора и мягкая PC-подложка выполняют разные технологические задачи.
Перед каждой стадией удаляют частицы абразива и остатки загрязнений, чтобы более крупное зерно не попало на финишный этап. Замена пленки без очистки основания может ухудшить поверхность даже при правильной маркировке зернистости. Нагрузку и траекторию движения выбирают по технологии обработки конкретной феррулы, а не только по размеру листа.
Результат полирования оценивают отдельно: качество поверхности, геометрию торца и оптические потери нельзя гарантировать наличием одной подложки. Изделие подходит для оснащения рабочего места, но не является измерительным прибором или законченной системой автоматического полирования. Изношенную либо загрязненную основу проверяют и заменяют по состоянию.
Характеристики
- Артикул: NRS913A.
- Назначение: опорная подложка для PC-радиусного полирования феррул.
- Материал: сплошной силиконовый эластомер.
- Габариты полного листа: 8,75″ × 13″.
- Твердость по карточке: 50 Durometer; шкала не уточнена.
- Используется с отдельной абразивной пленкой и жесткой опорной плитой.
- Пример опоры: стеклянная CTG913.
- Не является абразивной пленкой и не задает зернистость.
Отрасли применения
- Сборка оптоволоконных соединений: ручное полирование предварительно радиусных PC-феррул.
- Ремонт волоконных линий: оснащение рабочего места при контроле технологической чистоты и геометрии торца.
- Приборные мастерские: подготовка оптических окончаний в составе согласованной последовательности полировальных операций.
