Описание

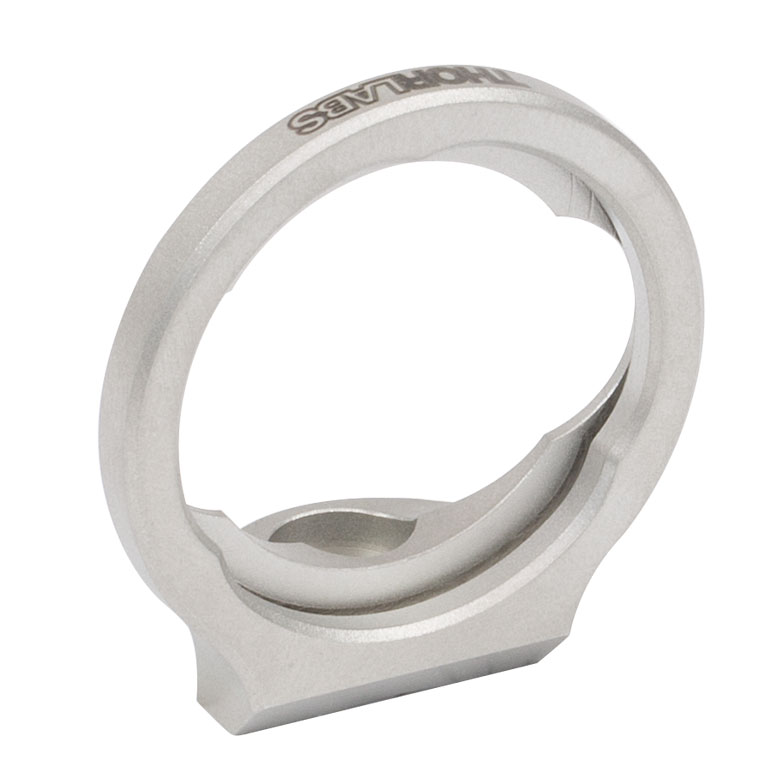

POLARIS-B1G — держатель Polaris, для оптики диаметром: 1", элементы крепятся с помощью адгезива, оптимизирован для светоделителей. Держатель POLARIS-B1G рассчитан на посадку светоделителя диаметром 25,4 мм с помощью приклеивания. Для этой модели принципиальна именно пара «тип оптики — способ удержания»: различаются допустимые нагрузки на стеклянную подложку, возможность извлечения элемента и ограничения по монтажу.
Фиксированный держатель задаёт положение круглого оптического элемента без встроенных юстировочных винтов. В отличие от кинематического крепления он не предназначен для быстрой угловой подстройки; конечное направление зеркала, линзы или светоделителя определяют геометрией внешней стойки, опоры либо отдельной регулировочной ступени.
В сборке POLARIS-B1G полезную световую апертуру следует определить по реальной посадке конкретной оптической детали, а не приравнивать к её номинальному диаметру. Крепёжный контур не должен закрывать рабочую зону пучка и создавать механическое напряжение в подложке.
Приклеиваемое исполнение требует аккуратного выбора адгезива: его усадка, термическое расширение и химическая совместимость с подложкой могут влиять на напряжения в оптике. Механический боковой зажим, напротив, удерживает компонент без клея и допускает его демонтаж; чрезмерная затяжка недопустима, особенно для тонких светоделительных пластин. Эти способы фиксации нельзя считать взаимозаменяемыми при заданных ограничениях на деформацию.
Для светоделителя существенна ориентация передней и задней поверхностей относительно падающего пучка. Неправильный разворот меняет ход отражённой ветви и может увеличить паразитное отражение. Для зеркала учитывают доступный световой диаметр и поверхность покрытия; для линзы — необходимость сохранять центровку относительно механической оси крепления.
При интеграции фиксированного держателя сначала определяют диаметр элемента, затем проверяют способ удержания и только после этого выбирают опорную стойку. Нельзя использовать изделие под оптику другого номинального диаметра даже при небольшой разнице размеров: это приводит к перекосу, недостаточной фиксации или контакту с полезной апертурой.
Для POLARIS-B1G перед окончательной фиксацией проверьте толщину подложки, ориентацию покрытий и достаточность свободного места вокруг светового пятна. Заявленный диаметр относится к механическому посадочному размеру, а не к гарантированному световому диаметру.
Характеристики
- Тип изделия: неподвижный держатель светоделителя.
- Расчётный диаметр оптического элемента: 1″.
- Способ удержания: адгезивная фиксация.
- Юстировочный привод: отсутствует, для изменения направления элемента требуется регулировать внешний узел крепления.
Отрасли применения
Применение POLARIS-B1G определяется его посадочными размерами и схемой интеграции. Перечисленные ниже направления соответствуют типовым задачам такого компонента, но не означают совместимость с произвольным оборудованием.
- Стабильные лазерные оптические тракты
- Фиксация дихроичных и поляризационных светоделителей
- Исследовательские установки с фиксированной геометрией
- Сборка компактных оптомеханических модулей
