Описание

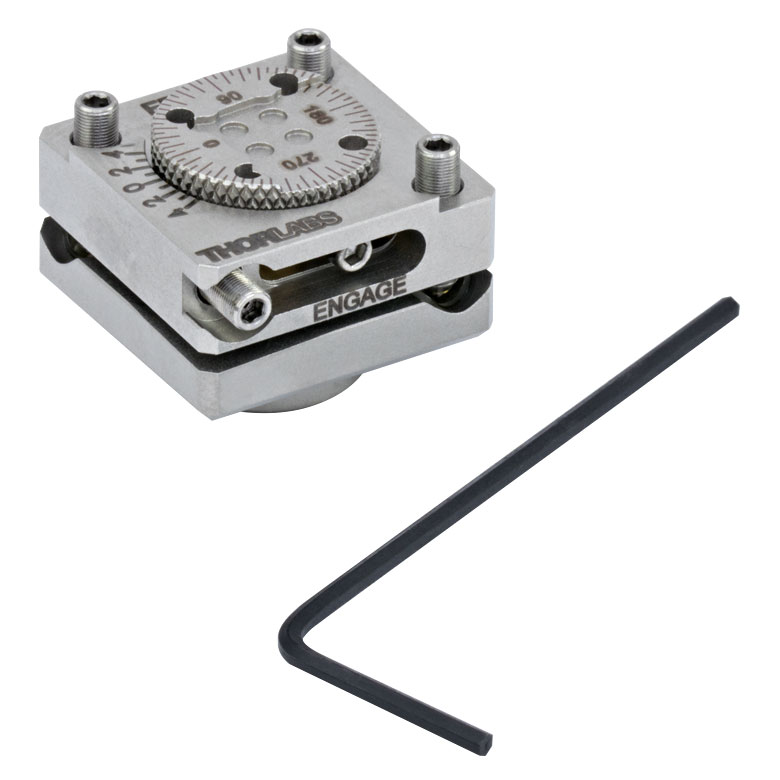

FBTB/M — это кинематический держатель с возможностью вращения, предназначенный для миниатюрных кубических оптических элементов размером 5 мм, с крепёжной резьбой M4 для установки на пост, производства Thorlabs. Держатель сочетает в себе функцию точной кинематической угловой юстировки наклона установленного кубического элемента (например, светоделительного куба или поляризационного куба) с возможностью полного вращения всего узла вокруг оптической оси, что обеспечивает дополнительную степень свободы при настройке ориентации кубической оптики в оптической схеме.
Кинематическая схема держателя с тремя опорными точками (двумя регулировочными винтами и одной пружинной точкой контакта) позволяет независимо регулировать угол наклона куба по двум перпендикулярным осям без изменения точки контакта оптической оси пучка с элементом, что обеспечивает высокую повторяемость и стабильность настройки. Дополнительная функция вращения держателя вокруг своей оси даёт возможность точно ориентировать плоскости раздела кубического элемента относительно плоскости поляризации падающего пучка или относительно требуемого направления вывода отражённого луча, что критично для многих поляризационных и интерферометрических приложений.
Компактный размер посадочного места под 5-миллиметровые кубы делает данный держатель пригодным для построения миниатюрных оптических сборок, где применяются малогабаритные светоделительные и поляризационные кубы, распространённые в компактных лазерных модулях и волоконно-оптических системах. Резьбовое крепление M4 обеспечивает установку держателя на стандартные посты метрической системы линейки оптомеханики Thorlabs, а комбинация функций угловой юстировки и вращения делает узел универсальным решением для точной настройки ориентации миниатюрных кубических оптических компонентов.
Характеристики
Размер устанавливаемой оптики: кубические элементы 5 мм. Тип: кинематический держатель с функцией вращения. Крепление к посту: резьба M4. Регулировка: угловая юстировка по двум осям плюс полное вращение вокруг оптической оси. Материал: анодированный алюминий. Система измерения: метрическая.
Отрасли применения
Держатель FBTB/M применяется при точной юстировке миниатюрных светоделительных и поляризационных кубов размером 5 мм в компактных лазерных и оптических сборках. Он используется в фотонике и волоконной оптике при построении интерферометрических и поляризационно-чувствительных измерительных схем. Также держатель находит применение в лабораториях прототипирования компактных оптических модулей, где требуется гибкая настройка ориентации миниатюрной кубической оптики.
