Описание

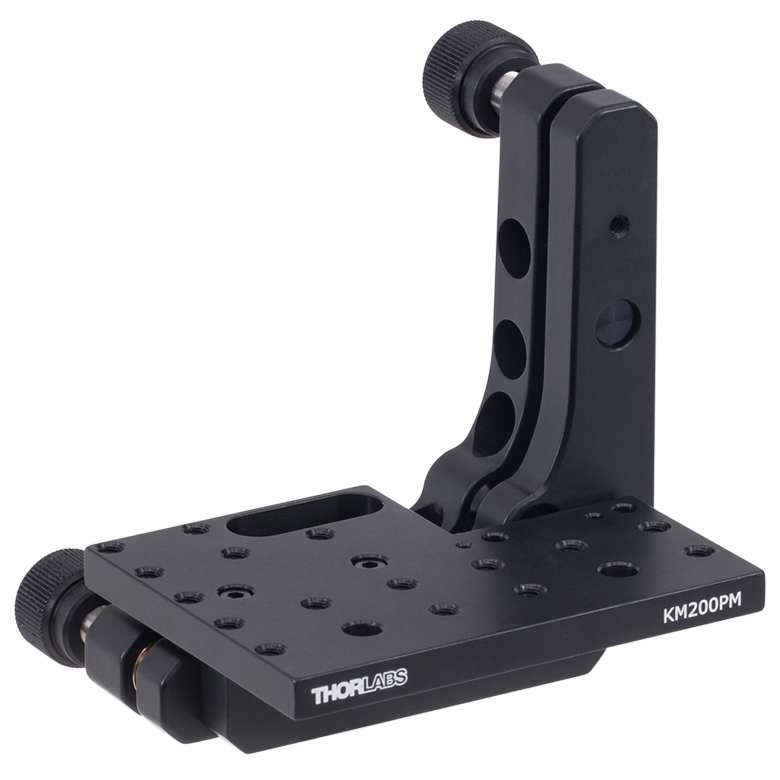

KM200PM — это кинематический держатель призм с глубиной посадочной платформы 2 дюйма и крепёжной резьбой 6-32 дюймового стандарта, производства Thorlabs, предназначенный для точной угловой юстировки крупных призм и других плоских оптических элементов увеличенного размера. Держатель построен по кинематической схеме с тремя точками опоры (двумя регулировочными винтами и одной пружинной точкой), обеспечивающей независимую и повторяемую регулировку угла наклона установленной призмы по двум взаимно перпендикулярным осям без смещения точки контакта оптической оси с элементом.
Увеличенная глубина платформы 2 дюйма делает данный держатель пригодным для установки призм существенно большего размера по сравнению со стандартными держателями оптики диаметром 1 или 1/2 дюйма, что востребовано в приложениях, где требуется работа с крупноапертурными призматическими элементами — например, призмами Дове, равнобедренными прямоугольными призмами или дисперсионными призмами повышенного размера, применяемыми в спектроскопии высокого разрешения. Резьбовое крепление 6-32 в основании держателя обеспечивает установку на стандартные посты дюймовой системы линейки оптомеханики Thorlabs.
Кинематическая конструкция держателя обеспечивает высокую стабильность и повторяемость угловой настройки установленной призмы даже при значительных механических нагрузках, характерных для крупногабаритных оптических элементов. Такие держатели незаменимы при построении прецизионных спектроскопических и интерферометрических установок, где требуется точное и стабильное позиционирование крупных призматических компонентов относительно падающего пучка излучения. Держатель KM200PM дополняет линейку кинематических держателей призм Thorlabs различных типоразмеров платформы, ориентированных на разные габариты устанавливаемой оптики.
Характеристики
Глубина платформы: 2" (50.8 мм). Тип: кинематический держатель призм (3-точечная схема регулировки). Крепление к посту: резьба 6-32. Регулировка: угловая юстировка по двум перпендикулярным осям. Материал: анодированный алюминий. Система измерения: дюймовая.
Отрасли применения
Держатель KM200PM применяется при точной угловой юстировке крупногабаритных призм в спектроскопических и интерферометрических установках. Он используется в научных лабораториях оптики и фотоники, где требуется стабильное позиционирование дисперсионных и отражающих призматических элементов увеличенного размера. Также держатель находит применение в приборостроении при построении прецизионных оптических систем с крупноапертурными призматическими компонентами.
