Описание

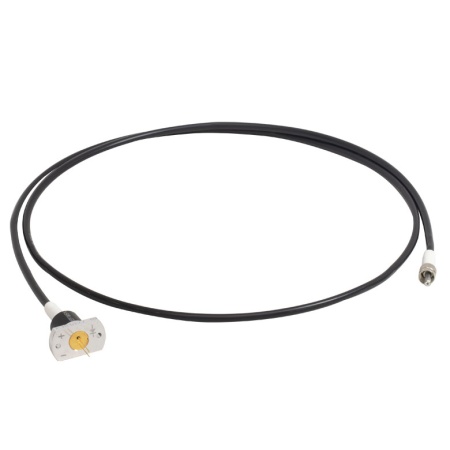

EP700S10 — светодиодный источник излучения с волоконным выводом для ввода света в многомодовое оптическое волокно. Рабочая длина волны 700 нм относится к красной области спектра и подходит для оптических узлов, где требуется компактный некогерентный источник с выводом излучения через стандартное волоконное соединение.
Волокно с сердцевиной диаметром 1000 мкм рассчитано на ввод сравнительно широкого светового пучка. Такая геометрия упрощает практическое сопряжение с приемными и осветительными оптическими элементами по сравнению с малосердцевинными волокнами, однако не предназначена для формирования одномодового или высококачественного гауссова пучка. Числовая апертура и другие параметры пространственного распределения в заданной спецификации не указаны, поэтому при проектировании следует отдельно проверить совместимость с оптикой.
Минимальная оптическая мощность 30 мВт указана при токе 600 мА. Для эксплуатации необходим управляемый светодиодный драйвер, рассчитанный на этот ток и обеспечивающий корректный тепловой режим. Разъем SMA облегчает подключение, замену и интеграцию источника в макет или измерительную систему; ответная часть и оптическая юстировка должны соответствовать применяемому волокну.
Характеристики
- Модель: EP700S10.
- Тип устройства: светодиод с волоконным выводом.
- Центральная длина волны излучения: 700 нм.
- Минимальная оптическая мощность: 30 мВт.
- Рабочий ток: 600 мА.
- Тип волокна: многомодовое.
- Диаметр сердцевины волокна: 1000 мкм.
- Оптический вывод: через волокно.
- Тип разъема: SMA.
Отрасли применения
- Оптические измерительные стенды и спектральные установки, где требуется источник в области 700 нм.
- Системы оптического контроля и датчики, рассчитанные на ввод света в многомодовое волокно с крупной сердцевиной.
- Лабораторные установки для возбуждения и регистрации оптических сигналов в красной области спектра.
- Волоконно-оптические макеты, учебные стенды и прототипы, в которых важны SMA-подключение и удобная замена источника.
