Описание

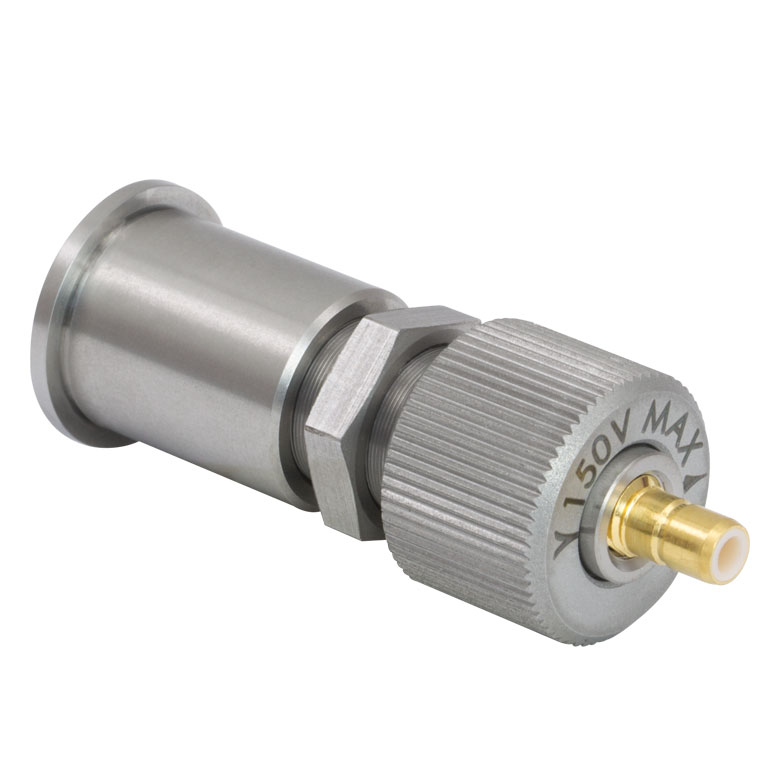

POLARIS-P20 — пьезоэлектрический привод со стальной гильзой, смещение при ручном регулировании: 3/8", смещение пьезоэлементом: ≥15.4 мкм. Диапазон 9,525 мм ручной настройки позволяет выставить начальный зазор и рабочее положение винта. Пьезоход 15,4 мкм отвечает уже за высокочастотную или тонкую коррекцию и не является дополнительной ручной регулировкой.
POLARIS-P20 объединяет механический винтовой привод и пьезоэлектрическую ступень в стальном корпусе. Ручной ход 3/8″ позволяет предварительно вывести оптическую систему в рабочую точку, а ход пьезоэлемента не менее 15,4 мкм используется для малых быстрых корректировок без поворота рукоятки. Эти два диапазона решают разные задачи и не должны складываться в единую характеристику «точности».
Стальная гильза защищает пьезоузел и служит механическим сопряжением, но электрические требования к подключённому контроллеру следует смотреть в отдельной документации на привод.
При разработке управляющей электроники необходимо выбрать совместимый пьезоконтроллер по напряжению, ёмкости нагрузки и требованиям к динамике. Само наличие пьезоэлемента не означает встроенную обратную связь. Если системе требуется удерживать угол зеркала при температурных изменениях, позиционный датчик или оптический сигнал ошибки необходимо организовать отдельно.
Для ручной начальной настройки используют регулировочный узел в пределах механического хода, затем подают корректирующее напряжение на пьезо. Поскольку пьезокерамика имеет гистерезис и ползучесть, абсолютное перемещение следует контролировать при помощи внешней метрологии либо замкнутого контура.
Этот привод пригоден для активного управления длиной оптического пути и малых изменений угла отражения в резонаторах и интерферометрах. Установка в конкретный держатель зависит от присоединительной геометрии. Параметры частотного отклика, максимального напряжения и усилия нельзя устанавливать по общему описанию серии.
POLARIS-P20 не следует нагружать механическим усилием сверх паспортного предела; резкий удар по оси привода может повредить пьезокерамику, даже если стальной корпус внешне цел.
Характеристики
- Изделие: регулировочный привод с пьезоэлектрическим узлом в стальной гильзе.
- Ход ручной механической регулировки: 3/8″ (9,525 мм).
- Ход пьезоэлектрического элемента: не менее 15,4 мкм (из исходной карточки).
- Сочетает грубую механическую установку и малые электрически управляемые перемещения.
Отрасли применения
Применение POLARIS-P20 определяется его посадочными размерами и схемой интеграции. Перечисленные ниже направления соответствуют типовым задачам такого компонента, но не означают совместимость с произвольным оборудованием.
- Активная стабилизация положения лазерных зеркал
- Точная коррекция оптического пути в интерферометрах
- Настройка резонаторов
- Компенсация малых перемещений в исследовательских стендах
